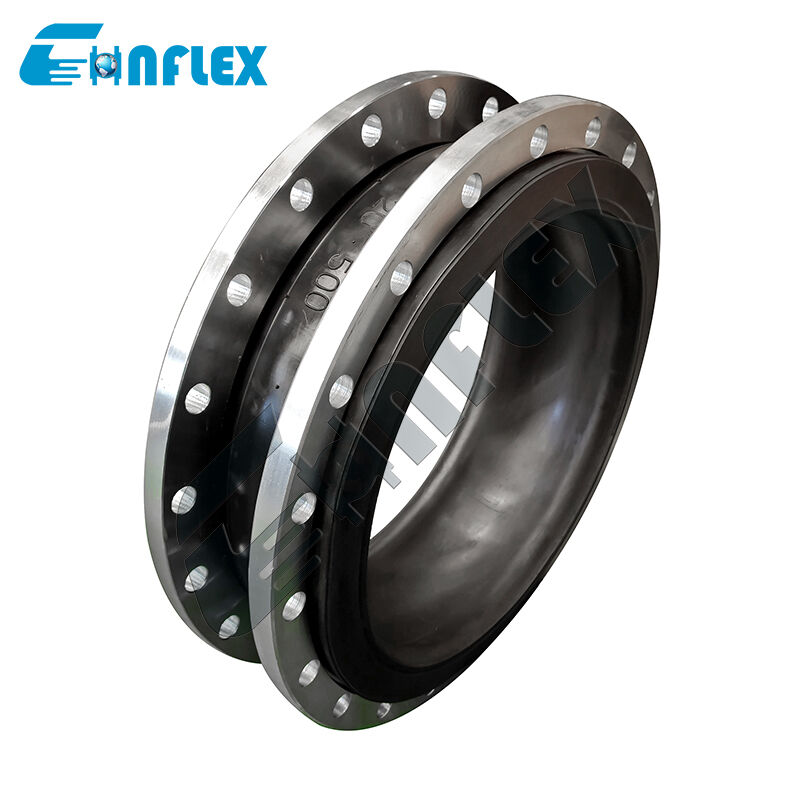

Ευέλικτος Σύνδεσμος με Πολλαπλή Πίεση (PN16 / ANSI 150) Ανθεκτικός σε Θραύση Σωλήνας με Επένδυση Φθοροπολυμερούς
Η Χημικά Συμβατή Ασπίδα για Παγκόσμιες Βιομηχανικές Σωληνώσεις.
Ο Ευέλικτος Σύνδεσμος με Πολλαπλή Πίεση (PN16 / ANSI 150) είναι ένας διπλά πιστοποιημένος, βαρέως τύπου αντιστάθμιστης σωλήνων, σχεδιασμένος για απρόσκοπτη ενσωμάτωση σε παγκόσμια χημικά, πετροχημικά και σωληνώσεις διεργασιών σοβαρών συνθηκών. Τα διεθνή μηχανολογικά έργα και οι αναβαθμίσεις εγκαταστάσεων αντιμετωπίζουν συχνά συγκρούσεις συμβατότητας φλάντζας κατά τη γεφύρωση ευρωπαϊκών μετρικών (PN16 / 16 bar) και αμερικανικών προτύπων (ANSI Class 150 / 150 lb) υποδομών σωληνώσεων. Αυτός ο προηγμένος εύκαμπτος σύνδεσμος επιλύει αυτήν την πρόκληση με μια αρχιτεκτονική φλάντζας πολλαπλών υποδοχών, διπλού προτύπου, σε συνδυασμό με μια αδιαπέραστη εσωτερική επένδυση φθοροπολυμερούς (PTFE).
Η επένδυση PTFE υψηλής πυκνότητας παρέχει πλήρη, μη αντιδραστική χημική απομόνωση, προστατεύοντας το εξωτερικό σύνθετο ελαστικό περίβλημα από φουσκάλες, πρήξιμο και χημική υποβάθμιση από επιθετικά οξέα, ισχυρά οξειδωτικά και τοξικούς διαλύτες. Ενισχυμένο με συνθετικά υφάσματα πολλαπλών στρώσεων και ενσωματωμένους δακτυλίους από χάλυβα, το περίβλημα ανθεκτικό σε θραύση παρέχει υψηλά περιθώρια ασφαλείας υπό συνεχείς κύκλους πίεσης. Απορροφώντας πολυαξονική θερμική διαστολή, απόσβοντας καταστροφικές δονήσεις αντλιών και εξαλείφοντας πονοκεφάλους μετατροπής φλάντζας, αυτός ο καθολικός αντιστάθμιστης εγγυάται ασφάλεια μηδενικών διαρροών και υψηλή λειτουργική ευελιξία σε παγκόσμια συστήματα μεταφοράς ρευστών.
Χαρακτηριστικά Απόδοσης
Συμβατότητα Φλάντζας Πολλαπλών Προτύπων: Διαθέτει σχεδιασμό φλάντζας διπλής διάτρησης που ταιριάζει τόσο σε PN16 (EN 1092-1) όσο και σε ANSI Class 150 (ASME B16.5) μοτίβα κύκλου μπουλονιών, απλοποιώντας την ενσωμάτωση εξοπλισμού μεταξύ χωρών και μειώνοντας το απόθεμα ανταλλακτικών.
Χημική Ασπίδα Σοβαρών Συνθηκών: Η εσωτερική επένδυση από καθαρό φθοροπολυμερές (PTFE) παραμένει εντελώς αδρανής έναντι συμπυκνωμένων ανόργανων οξέων, σκληρών αλκαλίων, αντιδραστικών διαλυτών και πτητικών υδρογονανθράκων, εξασφαλίζοντας πλήρη απομόνωση ρευστού.
Σύνθετο Σώμα Ανθεκτικό σε Θραύση: Κατασκευασμένο με στρώσεις συνθετικών κορδονιών υψηλής αντοχής και εσωτερική ενίσχυση από χαλύβδινο σύρμα, παρέχοντας εξαιρετική αντοχή σε θραύση και δομική σταθερότητα υπό συνεχή πίεση λειτουργίας 16 bar.
Ανακούφιση Κίνησης Παντός Τύπου: Το σχεδιασμένο προφίλ μονής σφαίρας καμπύλης υποχωρεί ομαλά σε δυναμικές τάσεις σωληνώσεων, απορροφώντας ταυτόχρονη αξονική συμπίεση, αξονική διαστολή, εγκάρσια διάτμηση και γωνιακές ευθυγραμμίσεις.
Ενσωματωμένη Σφράγιση Πλήρους Επιφάνειας με Φλάντζα: Η εσωτερική επένδυση PTFE εκτείνεται πλήρως μέσω του λαιμού και τυλίγεται πάνω από την επιφάνεια των φλαντζών στήριξης πολλαπλών προτύπων, δημιουργώντας μια ενσωματωμένη, αδιαπέραστη από εκρήξεις επιφάνεια φλάντζας που αποτρέπει τη διάβρωση της επιφάνειας της φλάντζας και τη διαρροή του συνδέσμου.
Προδιαγραφές Προϊόντος
| Μέγεθος |
Μήκος |
Επιτρεπόμενες Κινήσεις σε Λειτουργία |
| mm |
ίντσα |
mm |
Αξονική Συμπίεση mm |
Αξονική Διαστολή
mm |
Εγκάρσια Κίνηση
mm
|
Γωνιακή Εκτροπή mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Σημείωση: Εάν το μέσο είναι λάδι, όξινα ή αλκαλικά συστατικά, και υπάρχουν ειδικές απαιτήσεις για τη θερμοκρασία λειτουργίας, μπορείτε να το προσαρμόσετε στέλνοντας ένα γράμμα ή σχέδιο. Παρακαλώ διευκρινίστε κατά την παραγγελία
|
Λεπτομέρειες Προϊόντος
Ροή Παραγωγής
|
1.Πρώτη ύλη
Κορυφαίας ποιότητας CR/EPDM/NBR
ελαστικές πρώτες ύλες,
Όχι ανακυκλωμένο καουτσούκ
|
2.Πλαστικοποίηση και ανάμιξη
Ειδική σύνθεση για καλύτερη κάμψη με νάιλον, για καλύτερη αντοχή, στεγανοποίηση
|
3.Προσθήκη εργασιών
Ενίσχυση από χαλύβδινο σύρμα με επικάλυψη χαλκού αποτρέπει την αποκόλληση
|
|
4.Βουλκανισμός
Αυτόματο μηχάνημα βουλκανισμού εξασφαλίζει χρόνο και πίεση βουλκανισμού
|
5.Επιθεώρηση
Η 100% αυστηρή επιθεώρηση είναι υπεύθυνη για τους καταναλωτές
|
6. Συσκευασία
Προστατευτική Συσκευασία για μη
Σκουριά και Σπάσιμο
|
Εφαρμογή
Ελαστικοί Σύνδεσμοι Διαστολής Πρότυπο χρησιμοποιούνται ευρέως σε διάφορους τομείς, συμπεριλαμβανομένων των κατασκευών, της χημικής βιομηχανίας, της ναυπηγικής, του πόσιμου νερού, του φυσικού αερίου, των χημικών σωληνώσεων, των πετρελαιαγωγών, των σωληνώσεων τροφίμων, των σωληνώσεων κλιματισμού και της επεξεργασίας λυμάτων.
Οι Υπηρεσίες μας
1.24ωρη online
2.Δωρεάν δείγματα παρέχονται
3.Υποστήριξη προσαρμογής
4.Παροχή σχεδίων
5.Πολλαπλά στυλ πληρωμής για να διαλέξετε
6.Επιθεώρηση εργοστασίου (υλικό, προδιαγραφές, ποσότητα, πίεση, συσκευασία)
7.Μεγάλη περίοδος εγγύησης
8.Κατάλληλη συσκευασία για μεταφορά
Οι Πελάτες μας
Πιστοποιητικό
Συχνές Ερωτήσεις
Ε1: Ποιο είναι το κύριο πλεονέκτημα της διάτρησης φλάντζας Πολλαπλών Προτύπων (PN16 / ANSI 150);
Σε διεθνείς εγκαταστάσεις επεξεργασίας, ο εξοπλισμός που εισάγεται από την Ευρώπη (σύμφωνα με τα πρότυπα PN16) συνδέεται συχνά με σωληνώσεις σχεδιασμένες σύμφωνα με τα αμερικανικά πρότυπα (ANSI Class 150). Η διαμόρφωση οπών φλάντζας πολλαπλών προτύπων επιτρέπει στις ομάδες συντήρησης και τους εργολάβους EPC να τοποθετήσουν τον ίδιο ακριβώς σύνδεσμο διαστολής σε οποιοδήποτε πρότυπο χωρίς τη χρήση ακριβών προσαρμογέων ή την τροποποίηση των φλαντζών σωλήνων.
Ε2: Πώς προστατεύει η επένδυση φθοροπολυμερούς (PTFE) τον σύνδεσμο διαστολής;
Μη επενδεδυμένα ελαστικά μείγματα όπως EPDM ή NBR υποβαθμίζονται, διογκώνονται ή μαλακώνουν όταν εκτίθενται σε επιθετικά βιομηχανικά χημικά ή οργανικούς διαλύτες. Η συνεχής εσωτερική επένδυση PTFE λειτουργεί ως αδιαπέραστη χημική ασπίδα, διασφαλίζοντας ότι τα ρευστά διεργασίας έρχονται σε επαφή μόνο με αδρανές φθοροπλαστικό, ενώ το εξωτερικό ελαστομερές σώμα προστατεύεται για να εκτελέσει τα καθήκοντα απορρόφησης κραδασμών και δονήσεων.
Ε3: Απαιτούνται ξεχωριστές φλάντζες στεγανοποίησης πλήρους επιφάνειας για την εγκατάσταση;
Δεν απαιτούνται ξεχωριστές φλάντζες. Η εσωτερική επένδυση PTFE εκτείνεται πλήρως μέσω του λαιμού και τυλίγεται σε ολόκληρη την επιφάνεια στεγανοποίησης των φλαντζών στήριξης πολλαπλών προτύπων. Αυτή η αναδιπλωμένη επιφάνεια PTFE λειτουργεί ως δική της φλάντζα πλήρους κάλυψης, ανθεκτική στα χημικά, δημιουργώντας άμεση, στεγανή σφράγιση όταν σφίγγεται έναντι των αντίστοιχων φλαντζών.
Ε4: Ποια είναι τα όρια πίεσης και θερμοκρασίας για αυτόν τον εύκαμπτο σύνδεσμο;
Η σύνθετη μονάδα έχει ονομαστική πίεση λειτουργίας έως 16 bar (232 PSI / 1.6 MPa) με ισχυρό λόγο ασφαλείας κατά της θραύσης. Ελεγχόμενη από το υψηλής ποιότητας ελαστομερές υπόστρωμα, η συνεχής θερμοκρασία λειτουργίας επεκτείνεται έως 115°C, καλύπτοντας τη συντριπτική πλειοψηφία των γραμμών σύνθεσης και μεταφοράς θερμών χημικών.
Ε5: Θα πρέπει να εγκατασταθούν μονάδες ελέγχου (ράβδοι ορίου) με αυτόν τον αντιστάθμιστη;
Οι μονάδες ελέγχου (ράβδοι σύνδεσης/ορίου) συνιστώνται ανεπιφύλακτα για μη αγκυρωμένα συστήματα σωληνώσεων ή εφαρμογές σοβαρών συνθηκών υψηλής πίεσης. Οι ράβδοι ορίου περιορίζουν φυσικά το εύκαμπτο ελατήριο από την υπερβολική διαστολή πέρα από τα σχεδιασμένα όρια κίνησής του κατά τη διάρκεια ξαφνικών αυξήσεων πίεσης ή συμβάντων υδραυλικού πλήγματος, αποτρέποντας τον διαχωρισμό του συνδέσμου σωλήνα.
