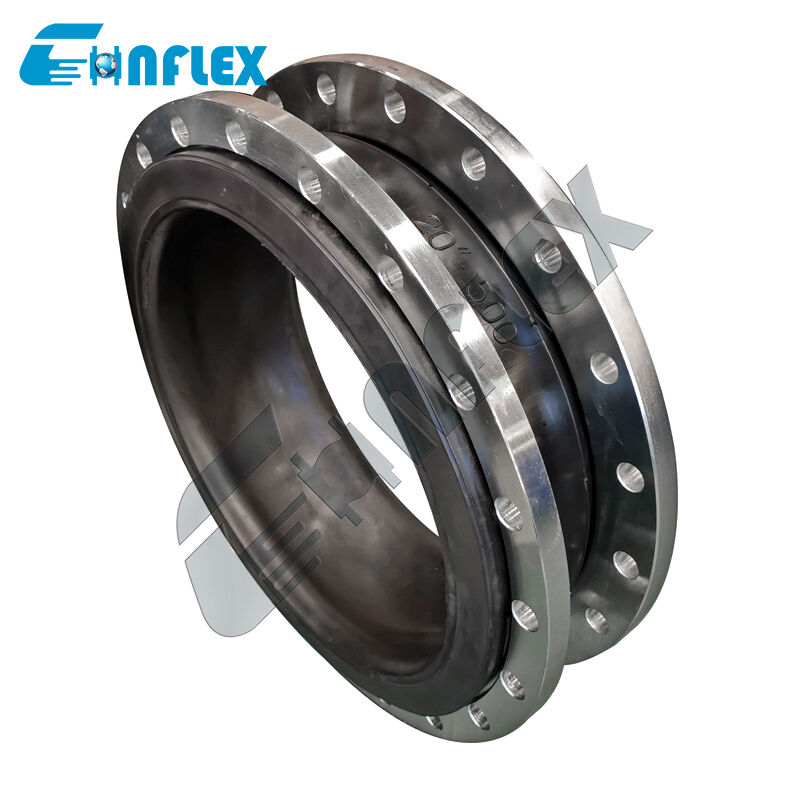

JIS 10K Δοκιμαστική πίεση Flanged Rubber Expansion Joint: Ακριβώς σχεδιασμένα απορροφητικά σωληνώματα για θαλάσσιους αγωγούς
Ιαπωνική βιομηχανική πρότυπη προστασίας από τις κραδασμούς και τις δονήσεις για τις θαλάσσιες υποδομές.
ΗJIS 10K Δοκιμαστική πίεση Flanged Gum Expansion Jointείναι ένας ευέλικτος αντισταθμιστής αγωγών ακριβούς μηχανικής, ειδικά κατασκευασμένος για να ανταποκρίνεται στις αυστηρές απαιτήσεις της ναυπηγικής μηχανικής, της ναυπηγικής και των υπεράκτιων συστημάτων μεταφοράς υγρών.Σωλήνες για ναυτικά και εμπορικά πλοία, συμπεριλαμβανομένων των συστημάτων βαλαστίουΤο σύστημα αυτό λειτουργεί υπό συνεχή μηχανική δονή, έντονη κάμψη του κορμού λόγω κυμάτων και επιθετική διάβρωση από το αλμυρό νερό.
Σχεδιασμένο για να συμμορφώνεται με ακρίβεια με τα ιαπωνικά βιομηχανικά πρότυπα (JIS 10KΤο βαρύ αυτό ελαστικό φουσκάλιο διαθέτει ένα πολυεπίπεδο ελαστομερικό σώμα ενισχυμένο με υφάσματα συνθετικού καλωδίου υψηλής αντοχής και ενσωματωμένα ατσάλινα σύρμα δαχτυλίδια.Λειτουργεί σαν ένα εξαιρετικά αξιόπιστο κινητικό ενεργειακό απόσβεση, απορροφώντας τις υψηλής συχνότητας δονήσεις του κινητήρα, απομακρύνοντας τα δυναμικά υδραυλικά σοκ και προσαρμόζοντας τις θερμικές και δομικές κινήσεις αγωγών.,Η εν λόγω σύνδεση επέκτασης διασφαλίζει την κατάλληλη προσαρμογή, την ασφάλεια μηδενικών διαρροών και τη μακροπρόθεσμη δομική ακεραιότητα σε θαλάσσιες και παράκτιες βιομηχανικές εφαρμογές.
Χαρακτηριστικά απόδοσης
Πλήρης συμμόρφωση με το JIS 10K:Οι διαστάσεις φλάντζης, τα μοτίβα κύκλου βρόχου και οι τιμές περιορισμού πίεσης συμμορφώνονται αυστηρά μεΤο JIS B2220 / JIS 10KΗ Επιτροπή θα πρέπει να λάβει τα αναγκαία μέτρα για να διασφαλίσει την άμεση συμβατότητα με τα πλοία, τις αντλίες και τα ναυτιλιακά μηχανήματα που κατασκευάζονται στην Ιαπωνία.
Απομόνωση από κραδασμούς και κρούσματα για πλοία:Ο ελαστικός ελαστομερές πυρήνας απομακρύνει τις δονήσεις που προκαλούνται από τον κινητήρα, τον θόρυβο των μηχανημάτων και τον παλμό του υγρού, αποτρέποντας τη ρωγμάτωση λόγω κόπωσης σε άκαμπτα δίκτυα θαλάσσιων σωλήνων.
Αντιστάθμιση κρούσματος και θερμικής ανάπτυξης:Η σχεδιασμένη ευέλικτη αψίδα απορροφά τις πολλαπλές αξονικές μετατοπίσεις σωλήνων, διευκολύνοντας εύκολα την αξονική συμπίεση, επέκταση, πλευρική κοπή,και γωνιακή κάμψη που προκαλείται από θερμικές διακυμάνσεις και στρέβλωση του κύτους του σκάφους.
Αντίσταση στη διάβρωση και το αλμυρό νερό:Φτιάχνεται με ενώσεις καουτσούκ που χρησιμοποιούνται στη ναυτιλία (όπως υψηλής ποιότητας EPDM, NBR ή Neoprene) που αντιστέκονται στην υποβάθμιση του αλμυρού νερού, στη βιοφθορά, στα υπολείμματα πετρελαίου, στην έκθεση στο όζον και στον σκληρό παράκτιο καιρό.
Περιορισμός ασφάλειας υψηλής έκρηξης:Κατασκευασμένο με πολυεπίπεδες, υψηλής αντοχής συνθετικά στρώματα καλωδίου ελαστικών και συνεχής ενίσχυση με σύρμα, εξασφαλίζοντας λειτουργική πίεση εργασίας10 bar ($1.0\text{ MPa}$)με ισχυρή αναλογία ασφαλείας.
Προδιαγραφή του προϊόντος
| Μέγεθος |
Διάρκεια |
Επιτρεπόμενες κινήσεις σε λειτουργία |
| χμ |
χιλιοστό |
χμ |
Αξιακή συμπίεση mm |
Αξιακή επέκταση
χμ |
Διατομή κίνηση
χμ
|
Στρογγυλή εκτροπή mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
Δύο και μισό |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Σημείωση: Εάν το μέσο είναι έλαιο, όξινες ή αλκαλικές ουσίες και υπάρχουν ειδικές απαιτήσεις για τη θερμοκρασία εργασίας, μπορείτε να το προσαρμόσετε στέλνοντας επιστολή ή σχέδιο.Παρακαλείστε να προσδιορίσετε κατά την παραγγελία
|
Λεπτομέρειες για το προϊόν
Η ροή παραγωγής
|
1.Πρώτη ύλη
Πάνω επίπεδο CR/EPDM/NBR
πρώτες ύλες καουτσούκ,
Χωρίς ανακυκλωμένο καουτσούκ
|
2- Ελαστικοποίηση. και ανάμειξη
Ειδική σύνθεση για καλύτερη κάμψη με νάιλον, για καλύτερη αντοχή, σφραγίδα
|
3.Εργατικά κενά περιτύλιγμα
Συσκευές για την προφυλάκιση της ατμόσφαιρας
|
|
4- Βουλκανίζομαι.
Η μηχανή αυτόματης βουλκανισμού εξασφαλίζει χρόνο και πίεση βουλκανισμού
|
5- Ελέγχω.
100% αυστηρή επιθεώρηση είναι υπεύθυνη για τους καταναλωτές
|
6. Συσκευή
Προστατευτική συσκευασία για
Ρουζίνη και σπάσιμο
|
Εφαρμογή
Κοινό πρότυπο επεκτάσεως καουτσούκχρησιμοποιούνται ευρέως σε διάφορους τομείς, συμπεριλαμβανομένης της κατασκευής, της χημικής βιομηχανίας, της ναυπηγικής, του νερού από τη βρύση, του φυσικού αερίου, των χημικών αγωγών, των αγωγών πετρελαίου, των αγωγών τροφίμων, των αγωγών κλιματισμού,και επεξεργασία λυμάτων.
Υπηρεσίες μας
124ωρη σύνδεση.
2Παρέχονται δωρεάν δείγματα
3Υποστήριξη προσαρμογής
4.Προσφέρει σχέδια
5.Πολλοί τρόποι πληρωμής για επιλογή
6- Επιθεώρηση εργοστασίου (υλικό, προδιαγραφές, ποσότητα, πίεση, συσκευασία)
7.Μεγάλη περίοδος εγγύησης
8.Κατάλληλη συσκευασία για μεταφορά
Ο Πελάτης μας
Πιστοποιητικό
Γενικές ερωτήσεις
Ε: Ποια πίεση εργασίας καθορίζει η βαθμολογία JIS 10K για αυτή τη θαλάσσια σύνδεση επέκτασης;
Μια βαθμολογία JIS 10K δείχνει ότι η σύνδεση διεύρυνσης είναι σχεδιασμένη να λειτουργεί συνεχώς σε πίεση εργασίας έως και10 kgf/cm2(περίπου10 bar,10,0 MPa, ή145 PSIΗ τάση αυτή αντιστοιχεί στην τάση πίεσης που ισχύει για τις περισσότερες γραμμές ψύξης πλοίων, βαλαστών και βοηθητικών γραμμών επεξεργασίας υγρών.
Ε2: Ποιες επιλογές υλικού καουτσούκ είναι πιο κατάλληλες για εφαρμογές θαλάσσιων αγωγών;
-
ΕΠΔΜ:Η τυποποιημένη επιλογή για τις γραμμές ψύξης θαλασσινού νερού, τα συστήματα βαλαστών, το γλυκό νερό και τους ήπιους βρόχους γλυκόλης, προσφέροντας ανώτερη αντοχή στην έκθεση σε υπεριώδη ακτινοβολία, όζον και αλμυρό νερό.
-
NBR (νιτρίλιο):Συνιστάται για τη μεταφορά πετρελαίου καυσίμου, τις γραμμές λιπαντικού πετρελαίου, το λιπαρό νερό αποβάθρου και τα υδρογονάνθρακα λόγω της εξαιρετικής αντοχής του στο λάδι.
-
Νεοπρένιο (CR):Εξαιρετική για γενικές θαλάσσιες υπηρεσίες όπου απαιτείται αντοχή σε λάδι και εξωτερική προστασία από τις καιρικές συνθήκες / ψεκασμό αλατιού.
Ε3: Πώς χειρίζεται αυτή η ευέλικτη σύνδεση την κίνηση του πλοίου και την κάμψη του κορμού στη θάλασσα;
Τα πλοία στη θάλασσα υποβάλλονται συνεχώς σε στροφή, κύλιση και στρέβλωση του κύτους, η οποία ασκεί ισχυρές δυνάμεις κοπής και κάμψης σε άκαμπτες διαδρομές σωλήνων.Η ελαστική βαλβίδα από καουτσούκ λειτουργεί ως ευέλικτη μάντηλα και αντισταθμιστής, απορροφώντας τις διαρθρωτικές εκτροπές και αποτρέποντας τη συγκέντρωση άγχους στα περίβλημα της αντλίας, τους προθάλαμους και τα υποστηρίγματα σωλήνων.
Ε4: Είναι απαραίτητες μονάδες ελέγχου για τις θαλάσσιες εγκαταστάσεις;
Ναι, οι μονάδες χειρισμού (βράβδοι δέσμευσης) συνιστώνται ιδιαίτερα για θαλάσσιες εφαρμογές, ειδικά σε αγωγούς χωρίς άγκυρα ή κοντά σε αντλίες σε ευέλικτες τοποθετήσεις.Οι ράβδοι περιορισμού περιορίζουν την υπερβολική κίνηση κατά τη διάρκεια της ισχυρής δράσης κύματος, η έντονη στάση της θάλασσας, ή τα κύματα πίεσης, που εμποδίζουν την υπερβολική επέκταση ή υπερσυμπίεση των βαλβίδων από καουτσούκ πέρα από τα όρια του σχεδιασμού.
Ε5: Μπορούν αυτές οι συνδέσεις επέκτασης JIS 10K να προσαρμοστούν σε υπάρχοντα δίκτυα σωλήνων πλοίων κατασκευασμένων στην Ιαπωνία;
Ναι, επειδή οι φλάντζες είναι μηχανημένες με ακρίβεια και τρυπώνται με ακριβείς διαστάσεις JIS 10K (όπως JIS B2220),χρησιμεύουν ως ακριβείς υποκατάστατες για τους κατασκευαστές αρχικού εξοπλισμού (OEM) των θαλάσσιων αρθρώσεων επέκτασης στην ιαπωνική, της Νότιας Κορέας, και παγκόσμιων θαλάσσιων πλοίων.
