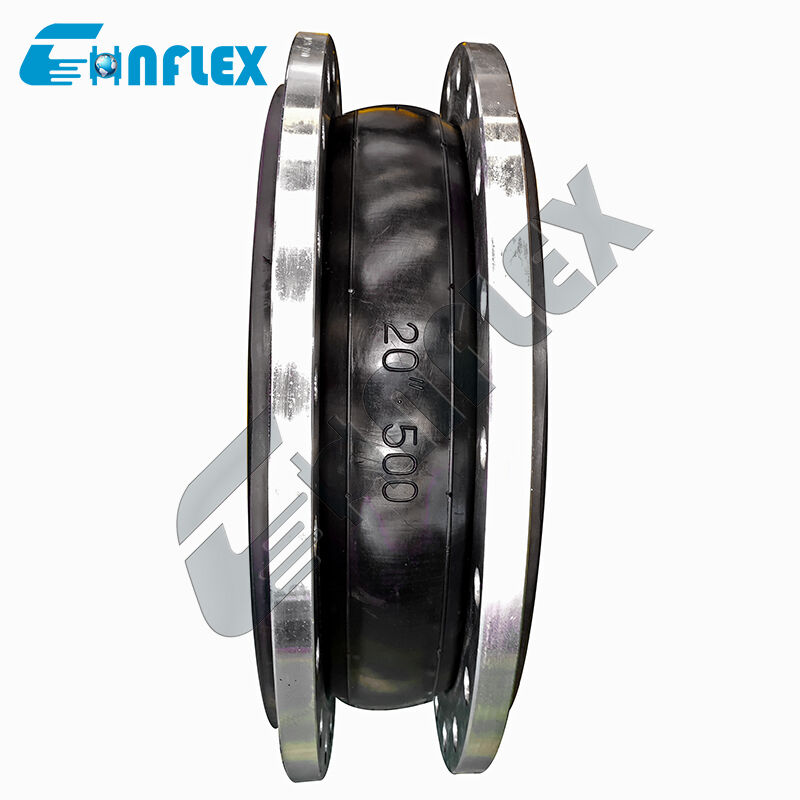

Βαθμολογία πίεσης 10 Bar Εύκαμπτος Σύνδεσμος Φυσούνας: Βιομηχανικής Αντοχής Αντι-Σκαστικό Σύνδεσμος Σωλήνα από Καουτσούκ για Συστήματα HVAC
Το Βαρέως Τύπου Φράγμα Δόνησης και Ακουστικής για Σύγχρονες Υποδομές HVAC.
Το Εύκαμπτος Σύνδεσμος Φυσούνας με Βαθμολογία Πίεσης 10 Bar είναι ένα βιομηχανικό εξάρτημα σωληνώσεων ειδικά σχεδιασμένο για να παρέχει αθόρυβη, συνεχή και χωρίς διαρροές λειτουργία σε απαιτητικά δίκτυα HVAC, κεντρικής ψύξης και εμπορευματικών μεταφορών ρευστών. Οι φυγοκεντρικοί ψύκτες υψηλής απόδοσης, οι πύργοι ψύξης και οι κυκλοφορητές αντλίες παράγουν έντονη μηχανική δόνηση, υδραυλικό θόρυβο και δυνάμεις θερμικής διαστολής που μπορούν να προκαλέσουν σοβαρή καταπόνηση σε άκαμπτα δίκτυα σωληνώσεων, οδηγώντας σε κόπωση συνδέσμων και δαπανηρές διαρροές συστήματος.
Σχεδιασμένο για να λειτουργεί συνεχώς σε πίεση λειτουργίας 10 bar (145 PSI / 1.0 MPa), αυτός ο εύκαμπτος σύνδεσμος αντι-σκασίματος διαθέτει παχύ ελαστομερές σώμα ενισχυμένο με πολυστρωματικά, συνθετικά υφάσματα κορδονιού υψηλής αντοχής και ενσωματωμένους δακτυλίους από χάλυβα. Εξοπλισμένος με φλάντζες ακριβείας, αυτός ο σύνδεσμος λειτουργεί ως στιβαρός απορροφητής κινητικής ενέργειας. Εξουδετερώνει τις δονήσεις που προκαλούνται από την αντλία, μειώνει την ακουστική μετάδοση θορύβου μέσω του σκελετού του κτιρίου και αντισταθμίζει απρόσκοπτα τους κύκλους θερμικής διαστολής — διασφαλίζοντας μακροπρόθεσμη λειτουργική αξιοπιστία σε βαρέως τύπου εγκαταστάσεις θέρμανσης και ψύξης.
Χαρακτηριστικά Απόδοσης
Σχεδιασμός Αντι-Σκασίματος 10 Bar: Κατασκευασμένο με πλέγματα υφασμάτινου κορδονιού υψηλής αντοχής και ενίσχυση από χαλύβδινο σύρμα υψηλής αντοχής, παρέχοντας ονομαστική πίεση λειτουργίας 10 bar με υψηλό περιθώριο ασφαλείας κατά το σκάσιμο.
Ανώτερη Απομόνωση Δόνησης & Ακουστικής: Η ελαστική φυσούνα από ελαστομερές λειτουργεί ως κινητικός αποσβεστήρας, απομονώνοντας αποτελεσματικά τον θόρυβο κινητήρα υψηλής συχνότητας, τις δονήσεις της αντλίας και τους παλμούς του ρευστού πριν αυτά διαδοθούν στις δομές του κτιρίου.
Ανακούφιση Θερμικής Διαστολής & Τάσης: Η γεωμετρία της μονής σφαιρικής καμάρας υποχωρεί ομαλά στην δυναμική τάση του σωλήνα, απορροφώντας ταυτόχρονα αξονική συμπίεση, αξονική επέκταση, εγκάρσια διάτμηση και γωνιακές ευθυγραμμίσεις.
Ανθεκτικό στη Διάβρωση & στις Καιρικές Συνθήκες Κάλυμμα: Σύνθεση με εξωτερικό κάλυμμα που αντιστέκεται στο όζον, την υπεριώδη ακτινοβολία, τη συμπύκνωση και τις περιβαλλοντικές θερμικές διακυμάνσεις που είναι συνηθισμένες σε λεβητοστάσια και εξωτερικές εγκαταστάσεις πύργων ψύξης.
Βελτιστοποιημένη Ροή Χαμηλής Τυρβώδους: Διαθέτει λείο εσωτερικό σχεδιασμό καμάρας που διατηρεί σταθερή ογκομετρική ροή, ελαχιστοποιεί την εσωτερική τριβή του ρευστού και αποτρέπει την παγίδευση αέρα σε κλειστά συστήματα HVAC.
Προδιαγραφές Προϊόντος
| Μέγεθος |
Μήκος |
Επιτρεπόμενες Κινήσεις σε Λειτουργία |
| mm |
ίντσα |
mm |
Αξονική Συμπίεση mm |
Αξονική Επέκταση
mm |
Εγκάρσια Κίνηση
mm
|
Γωνιακή Εκτροπή mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Σημείωση: Εάν το μέσο είναι λάδι, όξινα ή αλκαλικά υλικά, και υπάρχουν ειδικές απαιτήσεις για τη θερμοκρασία λειτουργίας, μπορείτε να το προσαρμόσετε στέλνοντας ένα γράμμα ή σχέδιο. Παρακαλώ διευκρινίστε κατά την παραγγελία
|
Λεπτομέρειες Προϊόντος
Ροή Παραγωγής
|
1.Πρώτη ύλη
Κορυφαίας ποιότητας CR/EPDM/NBR
υλικά από καουτσούκ,
Όχι ανακυκλωμένο καουτσούκ
|
2.Πλαστικοποίηση και ανάμιξη
Ειδική σύνθεση για καλύτερη κάμψη με νάιλον, για καλύτερη αντοχή, στεγανοποίηση
|
3.Τυλίγοντας ημικατεργασμένα
Ενίσχυση από χαλύβδινο σύρμα με επικάλυψη χαλκού αποτρέπει την αποκόλληση
|
|
4.Βουλκανισμός
Αυτόματη μηχανή βουλκανισμού διασφαλίζει χρόνο και πίεση βουλκανισμού
|
5.Επιθεώρηση
Η 100% αυστηρή επιθεώρηση είναι υπεύθυνη για τους καταναλωτές
|
6. Συσκευασία
Προστατευτική Συσκευασία για Όχι
Σκουριά και Σπάσιμο
|
Εφαρμογή
Τυπικοί Αρμοί Διαστολής από Καουτσούκ χρησιμοποιούνται ευρέως σε διάφορους τομείς, συμπεριλαμβανομένων των κατασκευών, της χημικής βιομηχανίας, της ναυπηγικής, της ύδρευσης, του φυσικού αερίου, των χημικών αγωγών, των πετρελαιαγωγών, των αγωγών τροφίμων, των αγωγών κλιματισμού και της επεξεργασίας λυμάτων.
Οι Υπηρεσίες μας
1.24ωρη online
2.Δωρεάν δείγματα παρέχονται
3.Υποστήριξη προσαρμογής
4.Παροχή σχεδίων
5.Πολλαπλά στυλ πληρωμής για να διαλέξετε
6.Επιθεώρηση εργοστασίου (υλικό, προδιαγραφές, ποσότητα, πίεση, συσκευασία)
7.Μεγάλη περίοδος εγγύησης
8.Κατάλληλη συσκευασία για μεταφορά
Οι Πελάτες μας
Πιστοποιητικό
Συχνές Ερωτήσεις
Ε1: Τι σημαίνει η "Βαθμολογία Πίεσης 10 Bar" για έναν αρμό διαστολής από καουτσούκ HVAC;
Μια βαθμολογία 10 bar υποδεικνύει ότι ο εύκαμπτος σύνδεσμος έχει ελεγχθεί και βαθμολογηθεί για να λειτουργεί συνεχώς υπό πιέσεις λειτουργίας έως και 10 bar (περίπου 145 PSI ή 1.0 MPa) σε τυπικές θερμοκρασίες λειτουργίας. Αυτό ικανοποιεί εύκολα τις απαιτήσεις πίεσης των περισσότερων γραμμών κυκλοφορίας ψυχρού νερού, ζεστού νερού και νερού ψύξης σε εμπορικά συστήματα HVAC.
Ε2: Γιατί είναι απαραίτητος ένας εύκαμπτος σύνδεσμος αντι-σκασίματος κοντά σε ψύκτες και μεγάλες αντλίες κυκλοφορίας;
Οι αντλίες και οι ψύκτες παράγουν συνεχή μηχανική δόνηση και ξαφνικές κρούσεις πίεσης (υδραυλικό σφυρί) κατά την εκκίνηση και την απενεργοποίηση. Η σύνδεση άκαμπτων σωληνώσεων απευθείας σε αυτές τις μονάδες μεταφέρει καταστροφικές τάσεις στα ακροφύσια του εξοπλισμού και στους σκελετούς των κτιρίων. Ένας εύκαμπτος σύνδεσμος από καουτσούκ αντι-σκασίματος απορροφά αυτές τις δυνάμεις, αποτρέποντας το σπάσιμο των σωλήνων, τη διαρροή από τις φλάντζες και τη ζημιά στον εξοπλισμό.
Ε3: Ποια ελαστομερή υλικά συνιστώνται για γραμμές ζεστού νερού HVAC έναντι γραμμών ψυχρού νερού;
-
EPDM: Το ιδανικό βιομηχανικό πρότυπο για ζεστό νερό, ψυχρό νερό και ήπια διαλύματα γλυκόλης, προσφέροντας εξαιρετικό θερμικό εύρος, αντοχή στο όζον και αντιγηραντικές ιδιότητες.
-
NBR (Νιτρίλιο): Συνιστάται εάν η ροή του ρευστού περιέχει ίχνη ελαίων, υδραυλικών λιπαντικών ή πετρελαϊκών πρόσθετων.
Ε4: Απαιτούνται μονάδες ελέγχου (ράβδοι ορίου) κατά την εγκατάσταση αυτού του αρμού 10 bar σε συστήματα HVAC;
Οι μονάδες ελέγχου (ράβδοι σύνδεσης) συνιστώνται ανεπιφύλακτα εάν το σύστημα σωληνώσεων είναι αγκυρωμένο ή εγκατεστημένο σε υπερυψωμένες σχάρες σωληνώσεων. Οι ράβδοι ορίου αποτρέπουν την υπερβολική επέκταση της εύκαμπτης φυσούνας πέρα από τα μέγιστα επιτρεπόμενα όρια κίνησης κατά τη διάρκεια απροσδόκητων υδραυλικών αιχμών ή εκκινήσεων αντλίας.
Ε5: Πώς αυτός ο εύκαμπτος σύνδεσμος βοηθά στη μείωση των επιπέδων θορύβου μέσα στα εμπορικά κτίρια;
Οι μεταλλικοί σωλήνες λειτουργούν ως ακουστικοί αγωγοί, μεταφέροντας τον θόρυβο του κινητήρα της αντλίας απευθείας στους χώρους του κτιρίου που χρησιμοποιούνται. Το πυκνό ελαστομερές σώμα αυτού του εύκαμπτου συνδέσμου διακόπτει την άκαμπτη μεταλλική επαφή, μειώνοντας τα ηχητικά κύματα και τον μηχανικό βόμβο ακριβώς στη διεπαφή του εξοπλισμού.
