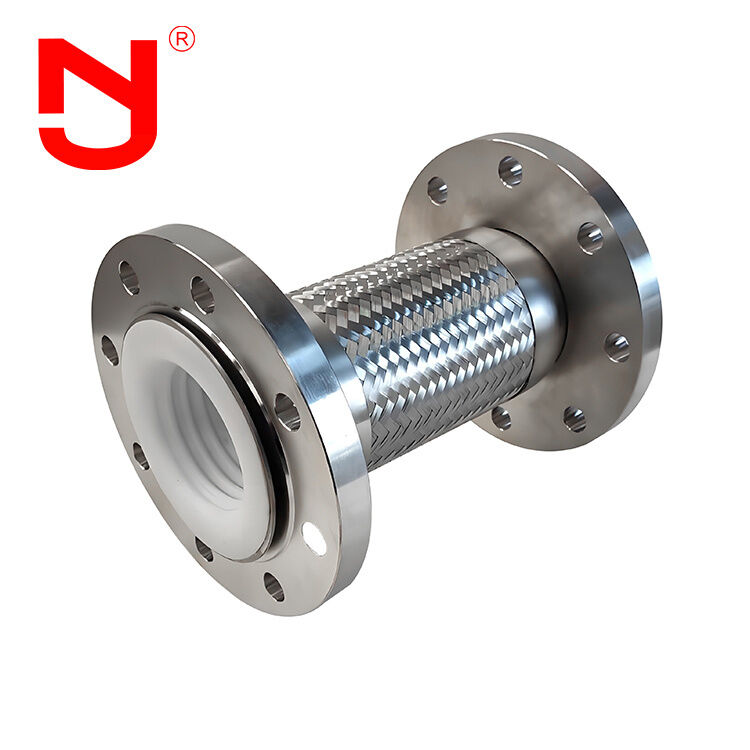

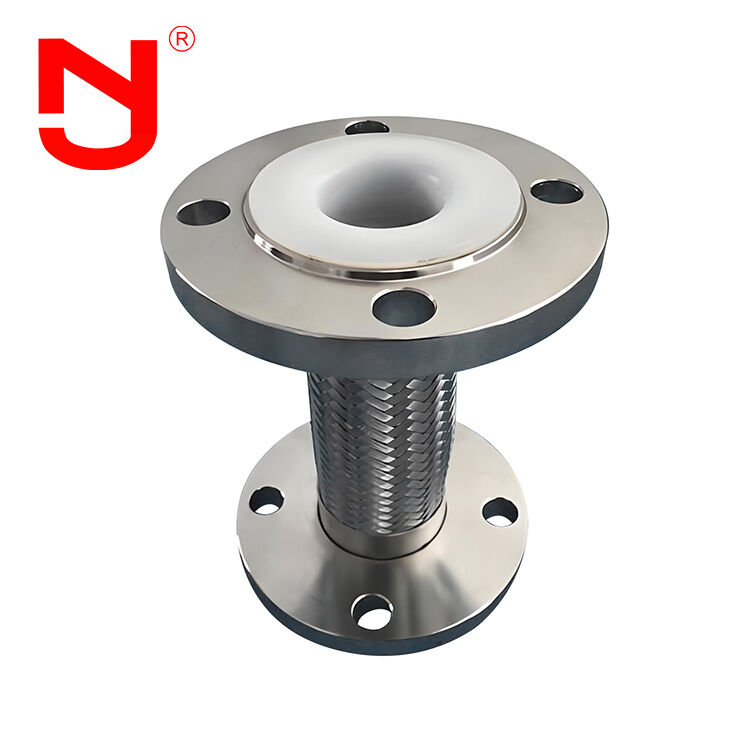

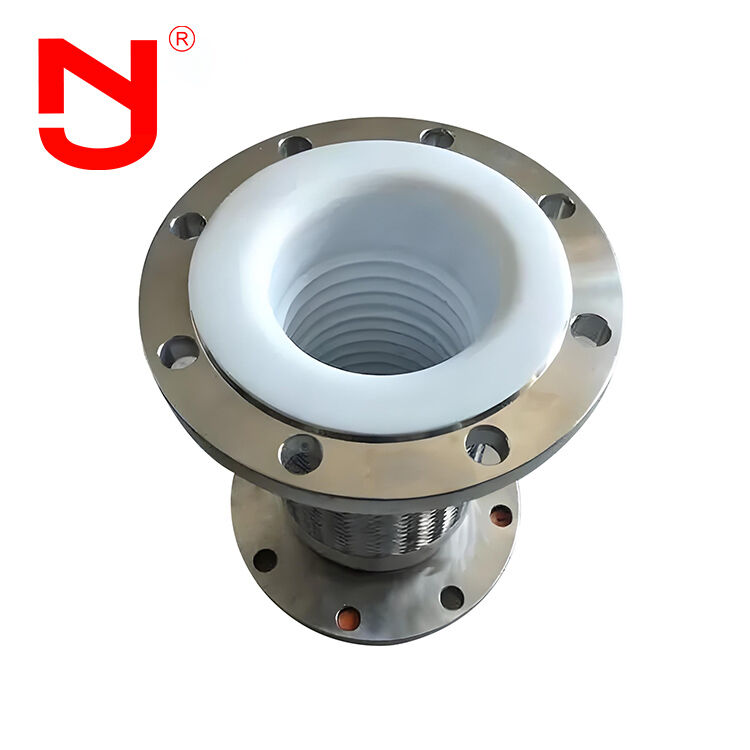

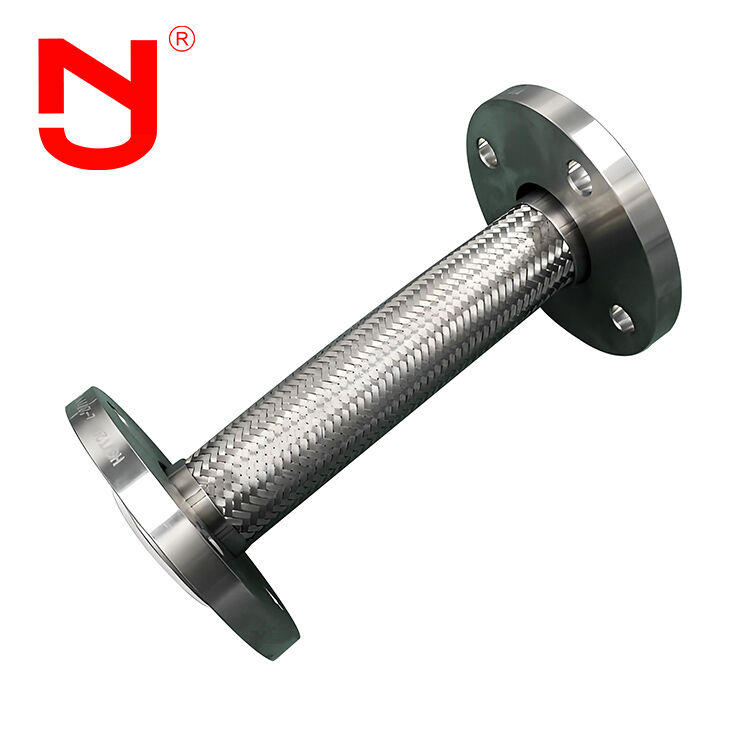

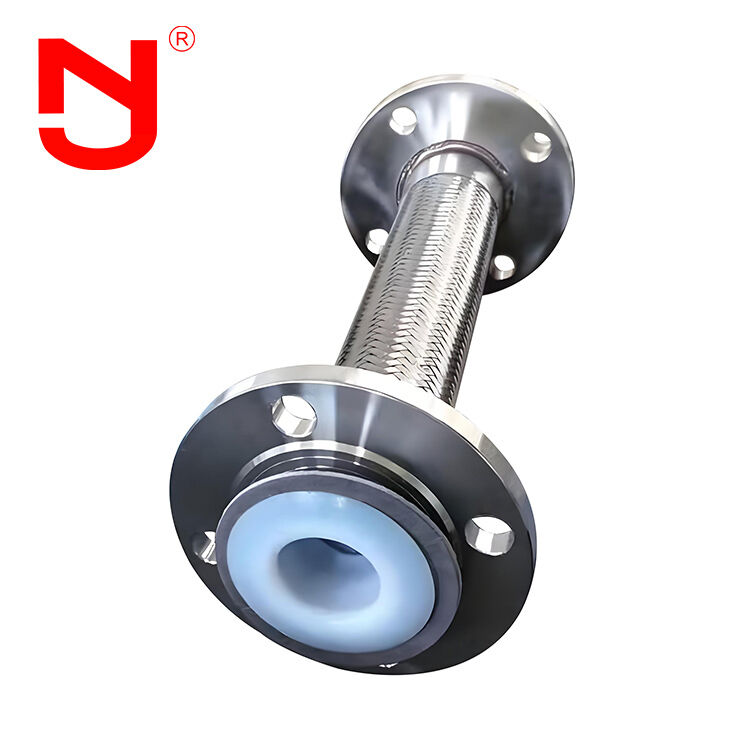

Ελαστικός ατσάλινος κυματοειδής μεταλλικός σωλήνας με επένδυση από PTFE
Πυροσβεστικό υδρατλαντικό σωλήνα από ανοξείδωτο χάλυβα
Αυτό το πλεγμένο ατσάλινο σωλήνα είναι μια υψηλής ποιότητας ευέλικτη λύση σωλήνων σχεδιασμένη για απαιτητικές βιομηχανικές εφαρμογές.και υψηλές θερμοκρασίες, εξασφαλίζοντας παράλληλα ομαλή ροή και ανώτερη καθαριότηταΗ κατασκευή από κυματοειδή ανοξείδωτο χάλυβα προσφέρει εξαιρετική ευελιξία και αντοχή στην κόπωση.με εξωτερικό στρώμα από πλεγμένο χάλυβα που ενισχύει την αντοχή στην πίεση και την μηχανική προστασίαΙδανικό για χημικές επεξεργασίες, πετρέλαιο και φυσικό αέριο, φαρμακευτικά προϊόντα, βιομηχανία τροφίμων και συστήματα μεταφοράς υγρών υψηλής καθαρότητας.
Χαρακτηριστικά επιδόσεων σωλήνων αερίου
Το κύριο ελαστικό συστατικό της ευέλικτης διαστολής μας είναι οι φουσκάλες από ανοξείδωτο χάλυβα.διατομήΟι βασικές λειτουργίες περιλαμβάνουν:
- Απορρόφηση αξιωτικής, εγκάρσιας και γωνιακής θερμικής παραμόρφωσης σε αγωγούς
- Μείωση των επιπτώσεων των δονήσεων του εξοπλισμού στα συστήματα αγωγών
- Αποζημίωση για παραμόρφωση αγωγών που προκαλείται από σεισμικά γεγονότα και καθίζηση εδάφους
Τεχνικές προδιαγραφές - Τυλιγμένος ατσάλινος σωλήνας
| Διάμετρος (mm) |
Αξία πίεσης (Mpa) |
Διαθέσιμη επιφάνεια κούτσουρα (cm2) |
Μέγιστη εξωτερική διάμετρος (mm) |
Διάμετρος (mm) |
| 32 |
1.0/1.6/2.5 |
16 |
225 |
160-250/264-280 |
| 40 |
1.0/1.6/2.5 |
23 |
244 |
164-259/269-289 |
| 50 |
1.0/1.6/2.5 |
37 |
259 |
172-276/282-306 |
| 65 |
1.0/1.6/2.5 |
55 |
270 |
215-294/300-322 |
| 80 |
1.0/1.6/2.5 |
81 |
284 |
240-338/344-366 |
| 100 |
1.0/1.6/2.5 |
121 |
304 |
235-317/323-345 |
| 125 |
1.0/1.6/2.5 |
180 |
334 |
282-314/316-342 |
| 150 |
1.0/1.6/2.5 |
257 |
364 |
282-339/338-367 |
| 200 |
1.0/1.6/2.5 |
479 |
442 |
340-402/402-426 |
| 250 |
1.0/1.6/2.5 |
769 |
507 |
393-459/493-399 |
| 300 |
1.0/1.6/2.5 |
1105 |
562 |
464-525/564-565 |
| 350 |
1.0/1.6/2.5 |
1307 |
622 |
509-564/609-604 |
| 400 |
1.0/1.6/2.5 |
1611 |
562 |
522-566/622-628 |
| 450 |
1.0/1.6/2.5 |
1972 |
700 |
403-498/503-523 |
| 500 |
1.0/1.6/2.5 |
2445 |
760 |
431-523/531-554 |
| 600 |
1.0/1.6/2.5 |
3534 |
835 |
478-548/578-588 |
| 700 |
1.0/1.6/2.5 |
4717 |
1110 |
490/590 |
| 800 |
1.0/1.6/2.5 |
5822 |
1265 |
502/602 |
| 900 |
1.0/1.6/2.5 |
7620 |
1186 |
/698 |
| 1000 |
1.0/1.6/2.5 |
9043 |
1286 |
/692 |
Η διαδικασία κατασκευής των σχοινιών από μέταλλο με επικάλυψη από PTFE
Ανακαλύψτε πώς η JINGNING παράγει υψηλής ποιότητας μεταλλικές σωλήνες PTFE με πάνω από 20 χρόνια εμπειρίας στην κατασκευή.
Τα πλεγμένα ατσάλινα σωλήνες μας είναι προσαρμοσμένα για να ανταποκρίνονται σε διάφορες απαιτήσεις εφαρμογής:
- Υλικά του σώματος:Ατσάλι από ανοξείδωτο χάλυβα 304, 316L
- Υλικά φλάντζας:Q235 χάλυβα άνθρακα, 304, 316L ανοξείδωτο χάλυβα
Η JINGNING έχει πάνω από δύο δεκαετίες σχεδιαστικής εμπειρίας στην κατασκευή ευέλικτων αρθρώσεων επεκτάσεως, ελαστικών αρθρώσεων επεκτάσεως, αρθρώσεων μεταλλικών φουσκάλων, αρθρώσεων αποσυναρμολόγησης και βιομηχανικών σωλήνων.Τα προϊόντα μας συμμορφώνονται με τα διεθνή πρότυπα, συμπεριλαμβανομένων των GB, ISO, DIN, ANSI, BS, JIS και προσαρμοσμένες προδιαγραφές.
Πλεονεκτήματα του προϊόντος
- Ανταγωνιστική τιμολόγηση απευθείας στο εργοστάσιο
- 17 χρόνια εμπειρία παραγωγής με 5 χρόνια εμπειρία εξαγωγής
- Σκληρή επιθεώρηση ποιότητας που υπερβαίνει τα πρότυπα της βιομηχανίας
- Προσαρμογή βάσης καλούπιας και υπηρεσίες OEM
- Δωρεάν διαθέσιμα δείγματα ευέλικτων σωλήνων σωλήνων
- Εκτεταμένη απογραφή των ευέλικτων σωλήνων σωλήνων
Περιοχές εφαρμογής
Οι σωλήνες αερίου μας αντισταθμίζουν τη διαφορά θερμοκρασίας και άλλες κινήσεις μεταξύ εξοπλισμού και αγωγών, αποτρέπουν τις δονήσεις, μειώνουν την ώθηση του αγωγού στον εξοπλισμό,και να φιλοξενήσει την άνιση εγκατάσταση του θεμέλιου δεξαμενού. Χρησιμοποιείται ευρέως σε χημικούς, διυλιστικούς, ηλεκτροπαραγωγικούς, ελαφρούς, πυρηνικούς, μεταλλουργικούς, μηχανικούς, μηχανικούς, ναυτικούς και αεροδιαστημικούς τομείς.Με αυξανόμενες εφαρμογές σε αγωγούς ενέργειας και θερμότητας σε βιομηχανικούς και πολιτικούς τομείς, η ζήτηση για σωλήνες αερίου υψηλών επιδόσεων συνεχίζει να αυξάνεται.
Συχνές Ερωτήσεις
Ερώτηση 1: Μπορεί ο πλεγμένος ατσάλινος σωλήνας να σημειωθεί με προσαρμοσμένο λογότυπο;
Α1: Ναι, η προσαρμοσμένη σήμανση λογότυπου είναι διαθέσιμη. Παρέχουμε ολοκληρωμένες υπηρεσίες OEM & ODM.
Ε2: Ποιο είναι το μήκος της πλάτης προς την πλάτη του πλεγμένου ατσάλινου σωλήνα;
Α2: Τα τυποποιημένα μήκη περιλαμβάνουν L130, L152, L203. Τα προσαρμοσμένα μήκη είναι διαθέσιμα σύμφωνα με τις προδιαγραφές σας.
Ε3: Μπορείτε να παράσχετε σχέδια σωλήνα αερίου;
Α3: Ναι, παρέχουμε λεπτομερή τεχνικά σχέδια.
Ε4: Ποια πιστοποιητικά πλεγμένης ατσάλινης σωλήνας μπορείτε να παρέχετε;
Α4: Παρέχουμε πιστοποίηση CE και ISO για τα προϊόντα μας.
