Ελαστικός σωλήνας μεταλλικού χάλυβα από ατσάλι

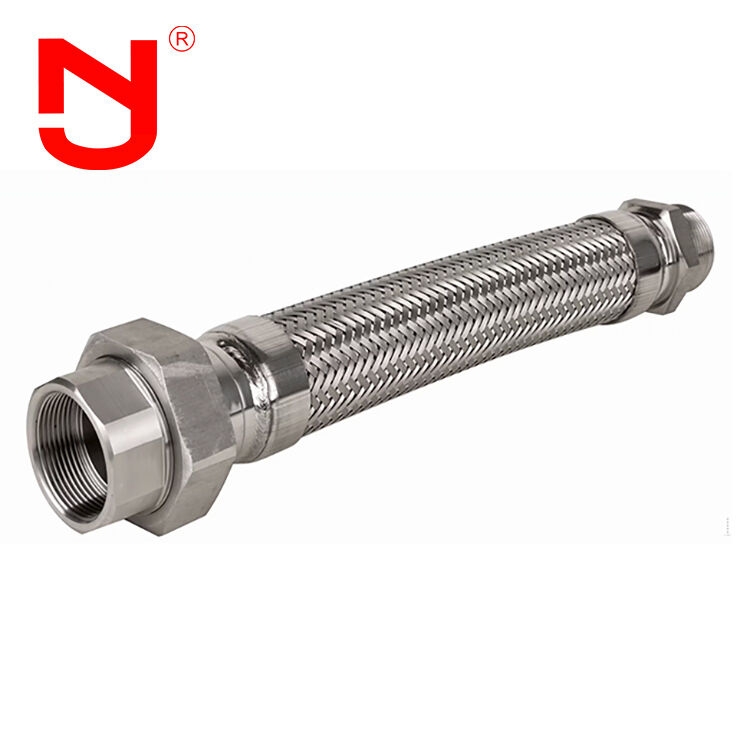

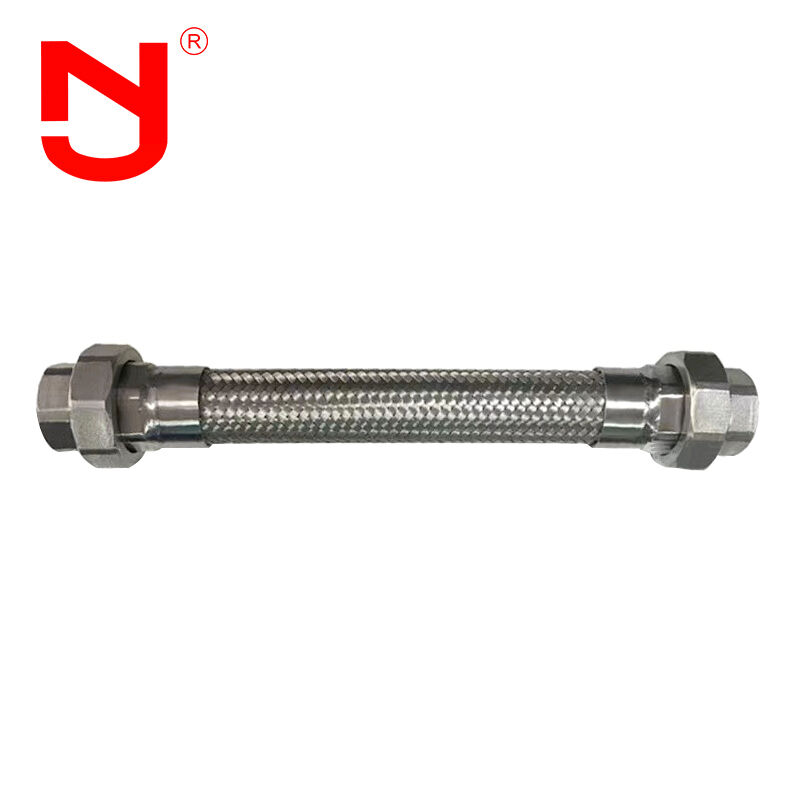

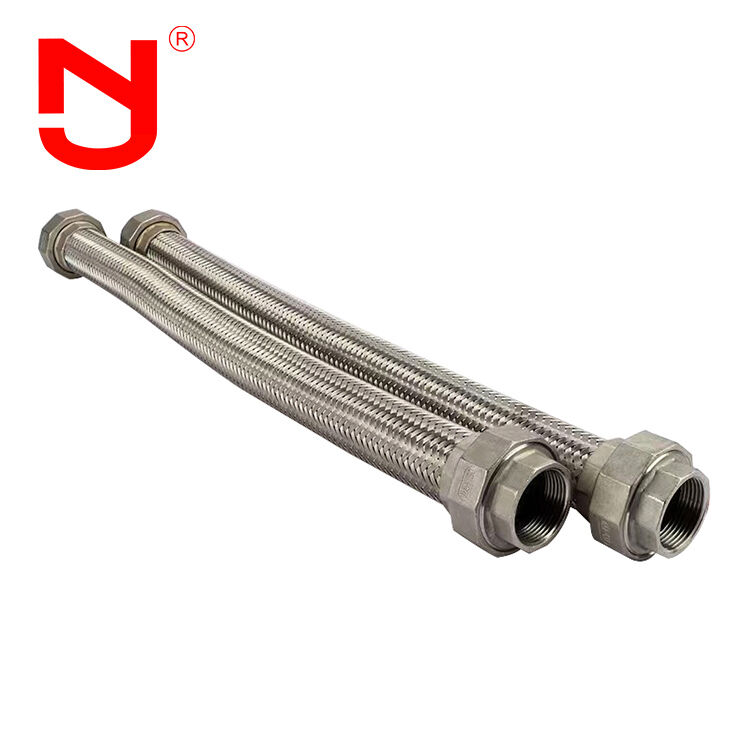

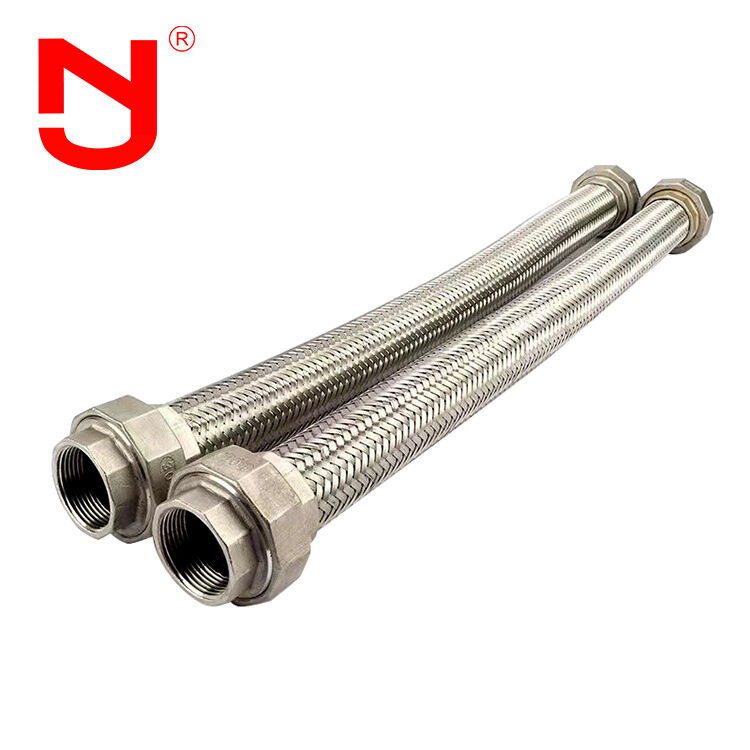

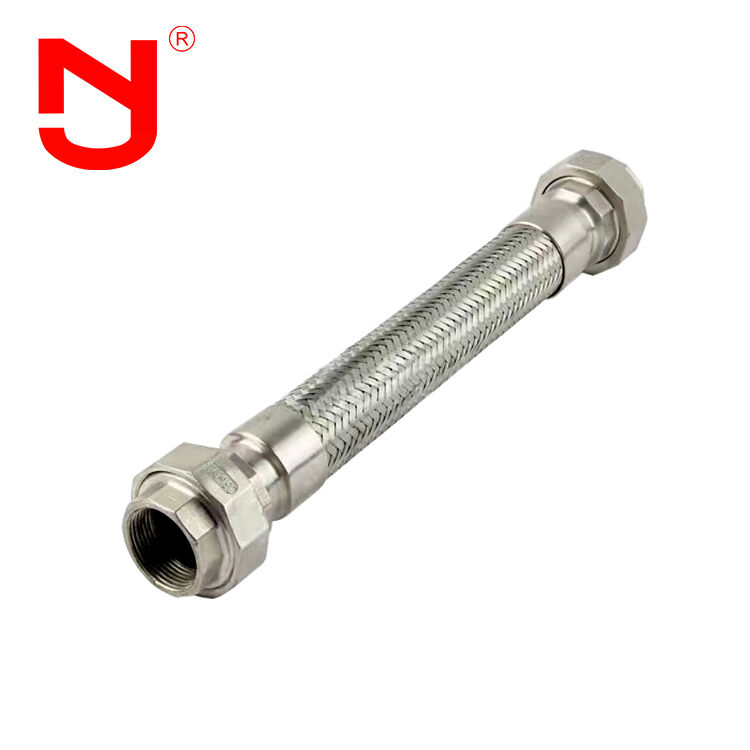

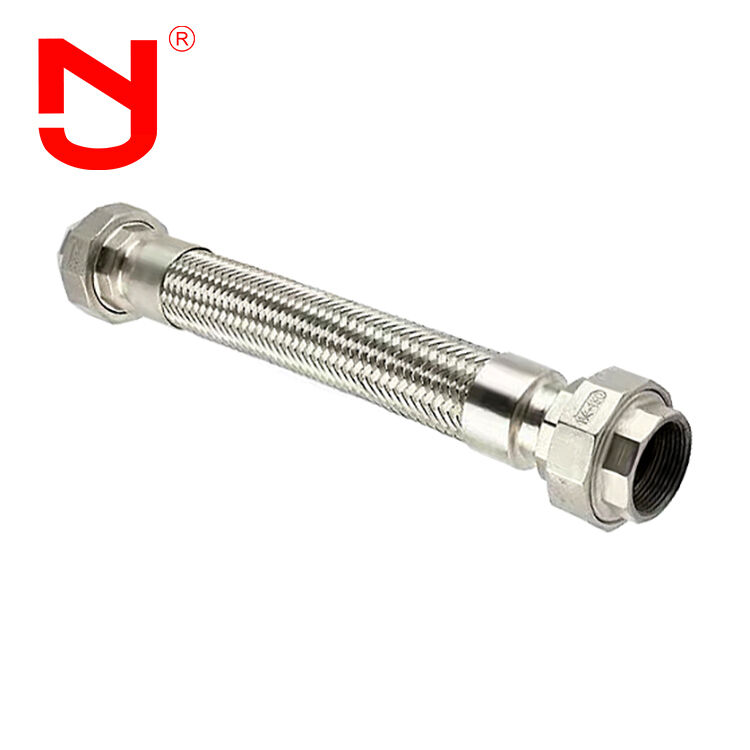

Οι εύκαμπτοι σωλήνες με πλεξίματα μετάλλου τύπου Union είναι εύκαμπτοι σωλήνες που αποτελούνται από εσωτερικό σωλήνα με κυματοειδή μεταλλική ύλη, ενισχυμένο με εξωτερικό στρώμα πλεξίματος και εφοδιασμένο με τελικές συνδέσεις τύπου union.Είναι σχεδιασμένα να απορροφούν δονήσεις., να φιλοξενήσει θερμική επέκταση και να αντισταθμίσει τις μικρές δυσπροσαρμογές στα συστήματα σωλήνων, παρέχοντας παράλληλα ικανότητα υψηλής πίεσης, μηχανική αντοχή, αντοχή στη διάβρωση και αξιόπιστη,Δυνατότητα στεγνής διαρροής σε βιομηχανικές εφαρμογές.
Χαρακτηριστικά επιδόσεων
Το κύριο ελαστικό στοιχείο της ευέλικτης σύνδεσης επέκτασης είναι οι φουσκάλες από ανοξείδωτο χάλυβα.εγκάρσια και γωνιακή κατεύθυνσηΗ ευέλικτη σύνδεση επέκτασης μπορεί να εκτελέσει τις ακόλουθες λειτουργίες:
- Απορροφά την αξιωτική, εγκάρσια και γωνιακή θερμική παραμόρφωση του αγωγού
- Μειώνει την επίδραση των δονήσεων του εξοπλισμού στα συστήματα αγωγών
- Αποζημιώσεις για παραμόρφωση αγωγών που προκαλείται από σεισμική δραστηριότητα και καθιέρωση εδάφους
Τεχνικές προδιαγραφές
| Διάμετρος (mm) |
Αξία πίεσης (Mpa) |
Διαθέσιμη επιφάνεια κούτσουρα (cm2) |
Μέγιστη εξωτερική διάμετρος (mm) |
Διάμετρος (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240 έως 366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490 έως 590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Συστήματα κατασκευής
Τα υψηλής ποιότητας υδραγωγικά σωλήνες της JINGNING κατασκευάζονται με ακρίβεια και εξειδίκευση:
Ο ενωσιακός τύπος μεταλλικού πλεγμένου υδάτινου εύκαμπτου μπορεί να μεταποιηθεί σε διαφορετικούς τύπους σύμφωνα με τις ειδικές απαιτήσεις:
- Υλικά του σώματος: ανοξείδωτο χάλυβα 304, 316L
- Υλικά φλάντζας: χάλυβα άνθρακα Q235, 304, 316L ανοξείδωτο χάλυβα
Με πάνω από 17 χρόνια σχεδιαστικής εμπειρίας στην κατασκευή ευέλικτων αρθρώσεων επέκτασης, ελαστικών αρθρώσεων επέκτασης, αρθρώσεων μεταλλικών φουσκάλων, αρθρώσεων αποσυναρμολόγησης και άλλων βιομηχανικών εξαρτημάτων σωλήνων,Τα προϊόντα Jingning πληρούν διεθνή πρότυπα, συμπεριλαμβανομένων των GB., ISO, DIN, ANSI, BS, JIS και ειδικές απαιτήσεις του πελάτη.
Πλεονεκτήματα του προϊόντος
- Ανταγωνιστική τιμολόγηση απευθείας στο εργοστάσιο
- 17 χρόνια εμπειρία παραγωγής με 5 χρόνια εμπειρία εξαγωγής
- Σκληρός έλεγχος ποιότητας που υπερβαίνει τα πρότυπα της βιομηχανίας
- Προσαρμοσμένες προδιαγραφές βάσης καλούπιας και υπηρεσίες OEM
- Δωρεάν διαθέσιμα δείγματα προϊόντων
- Μεγάλη αποθήκη για άμεση παράδοση
Εφαρμογές
Λόγω της ευελιξίας τους, οι συνδέσεις flex σωλήνων μπορούν να αντισταθμίσουν τη διαφορά θερμοκρασίας και άλλες κινήσεις μεταξύ εξοπλισμού και αγωγών, να αποτρέψουν τις δονήσεις,μείωση της ώθησης του αγωγού στον εξοπλισμόΟι ευέλικτες αρθρώσεις επέκτασης χρησιμοποιούνται ευρέως στη χημική επεξεργασία, την επεξεργασία πετρελαίου, την παραγωγή ηλεκτρικής ενέργειας, τη ελαφριά βιομηχανία, την πυρηνική ενέργεια, τη μεταλλουργία,ΜηχανήματαΜε την αυξανόμενη χρήση των αγωγών ηλεκτρικής ενέργειας και θερμότητας στους βιομηχανικούς και πολιτικούς τομείς, η ζήτηση για flex connectors συνεχίζει να αυξάνεται.
Συχνές Ερωτήσεις
Ε: Μπορούν να επισημανθούν με προσαρμοσμένο λογότυπο οι υδραγωγικοί σωλήνες εύπλασης με πλέξιμο μετάλλου τύπου Ένωσης;
Α: Ναι, μπορούν να σημειωθούν με το λογότυπό σας. Παρέχουμε ολοκληρωμένες υπηρεσίες OEM & ODM.
Ε: Ποιο είναι το μήκος της πλάτης προς την πλάτη των σωληνώσεων ευέλικτης πλέξης μετάλλου τύπου Union;
Α: Τα τυποποιημένα μήκη προσώπου προς προσώπου περιλαμβάνουν L130, L152, L203.
Ε: Μπορείτε να παράσχετε σχέδια των εύκαμπτων σωληνώσεων με πλεξίματα μετάλλου τύπου Union;
Α: Ναι, μπορούμε να παρέχουμε λεπτομερή σχέδια. Παρακαλούμε επικοινωνήστε μαζί μας για να λάβετε τα σχέδια των συνδέσμων ευέλικτων σωλήνων.
Ε: Ποια πιστοποιητικά μπορείτε να παράσχετε για τα υδραγωγεία ευέλικτης πλέξης μετάλλου τύπου Ένωσης;
Α: Παρέχουμε πιστοποιητικά CE και ISO για τα προϊόντα μας.
