Εύκαμπτοι Σύνδεσμοι Σωλήνων Μετάλλου Πλεκτού Τύπου Ένωσης

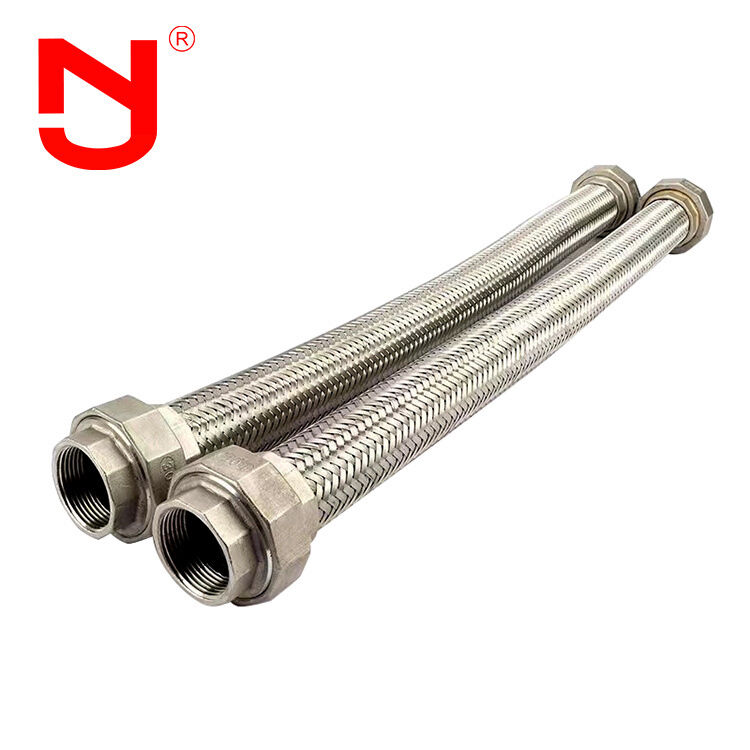

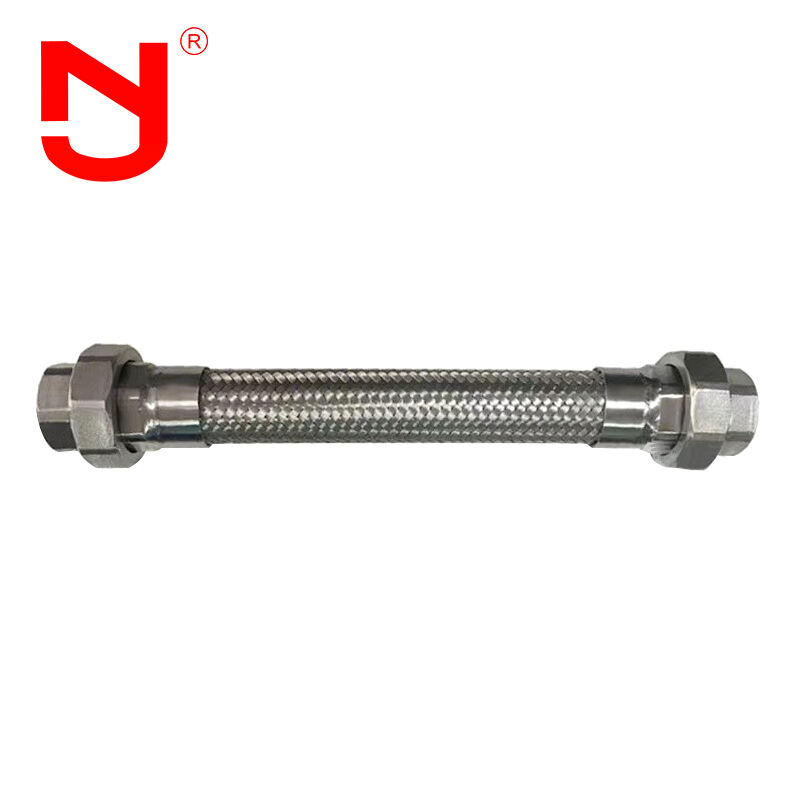

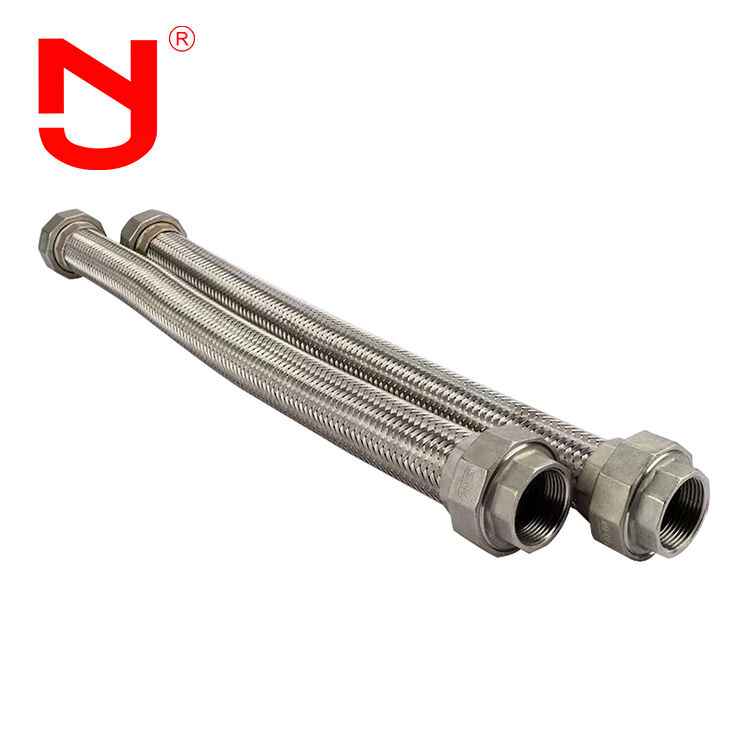

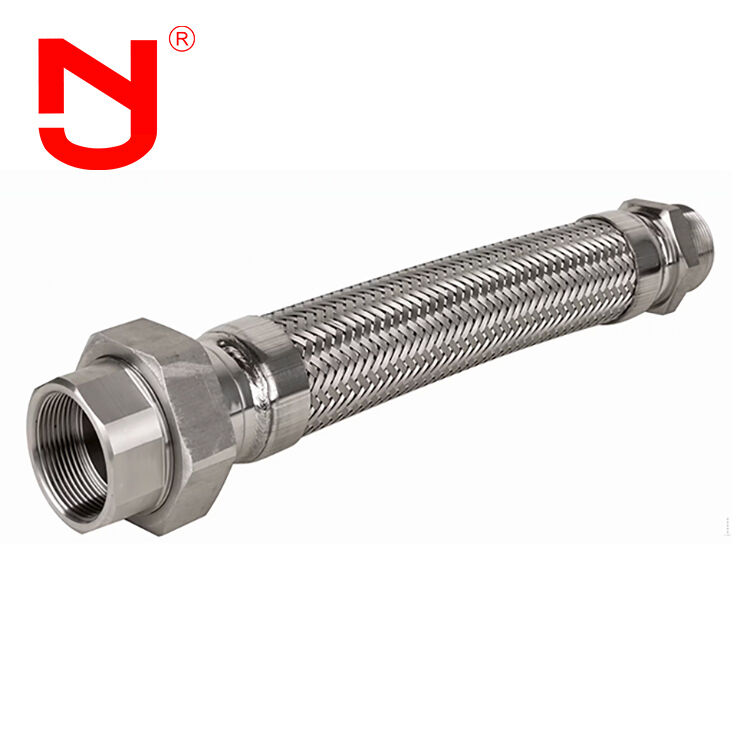

Οι Εύκαμπτοι Σύνδεσμοι Σωλήνων Τύπου Ένωσης από ανοξείδωτο χάλυβα είναι εύκαμπτοι σύνδεσμοι σωληνώσεων που αποτελούνται από ένα κυματοειδές μεταλλικό σωλήνα από ανοξείδωτο χάλυβα ενισχυμένο με ένα εξωτερικό πλέγμα από ανοξείδωτο χάλυβα και εξοπλισμένο με συνδέσεις τύπου ένωσης. Έχουν σχεδιαστεί για να προσαρμόζονται σε κραδασμούς, θερμική διαστολή και μικρή κακή ευθυγράμμιση σε συστήματα σωληνώσεων, παρέχοντας παράλληλα δυνατότητα υψηλής πίεσης, αντοχή στη διάβρωση και ασφαλείς, στεγανές συνδέσεις για βιομηχανικές εφαρμογές υγρών και αερίων.
Χαρακτηριστικά Απόδοσης
Το κύριο ελαστικό στοιχείο του εύκαμπτου αρμού διαστολής είναι το φυσητήρας από ανοξείδωτο χάλυβα. Μέσω της διαστολής και της κάμψης των φυσητήρων, ο εύκαμπτος αρμός διαστολής προσαρμόζεται στην κίνηση των σωληνώσεων σε αξονική, εγκάρσια και γωνιακή κατεύθυνση.
- Απορροφά την αξονική, εγκάρσια και γωνιακή θερμική παραμόρφωση των σωληνώσεων
- Μειώνει την επίδραση των κραδασμών του εξοπλισμού στα συστήματα σωληνώσεων
- Αντισταθμίζει την παραμόρφωση των σωληνώσεων που προκαλείται από σεισμική δραστηριότητα και καθίζηση του εδάφους
Τεχνικές Προδιαγραφές
Βασικά Δεδομένα Μεταλλικού Σωλήνα
| Διάμετρος (mm) |
Βαθμός Πίεσης (Mpa) |
Διαθέσιμη Περιοχή Φυσητήρων (c㎡) |
Μέγιστο Μέγεθος Εξωτερικής Διαμέτρου (mm) |
Μήκος (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Διαδικασία Κατασκευής
Οι Εύκαμπτοι Σύνδεσμοι Σωλήνων Τύπου Ένωσης από ανοξείδωτο χάλυβα μπορούν να υποβληθούν σε επεξεργασία σε διαφορετικούς τύπους σύμφωνα με τις συγκεκριμένες απαιτήσεις εφαρμογής.
Προδιαγραφές Υλικών
- Σώμα Φυσητήρα: Ανοξείδωτο ατσάλι 304, 316L
- Υλικά Φλάντζας: Χάλυβας άνθρακα Q235, ανοξείδωτο ατσάλι 304, 316L
Η Jingning διαθέτει πάνω από 17 χρόνια εμπειρίας σχεδιασμού στην κατασκευή εύκαμπτων αρμών διαστολής, ελαστικών αρμών διαστολής, αρμών μεταλλικών φυσητήρων, αρμών αποσυναρμολόγησης και άλλων βιομηχανικών εξαρτημάτων σωληνώσεων. Οι εύκαμπτοι αρμοί διαστολής μας πληρούν τα διεθνή πρότυπα, συμπεριλαμβανομένων των GB, ISO, DIN, ANSI, BS, JIS, καθώς και προσαρμοσμένες απαιτήσεις.
Πλεονεκτήματα Προϊόντος
- Ανταγωνιστικές τιμές απευθείας από το εργοστάσιο
- 17 χρόνια εμπειρίας στην κατασκευή με 5 χρόνια εμπειρίας εξαγωγών
- Αυστηρός ποιοτικός έλεγχος που υπερβαίνει τα βιομηχανικά πρότυπα
- Προσαρμοσμένες προδιαγραφές βάσης καλουπιού και υπηρεσίες OEM
- Δωρεάν δείγματα προϊόντων διαθέσιμα
- Εκτενής απογραφή για γρήγορη παράδοση
Εφαρμογές
Λόγω της ευελιξίας τους, αυτοί οι σύνδεσμοι σωλήνων αντισταθμίζουν τη θερμοκρασιακή διαφορική παραμόρφωση και άλλες κινήσεις μεταξύ του εξοπλισμού και των σωληνώσεων, αποτρέπουν τη μετάδοση κραδασμών, μειώνουν την ώθηση των σωληνώσεων στον εξοπλισμό και προσαρμόζονται στην ανομοιόμορφη καθίζηση των θεμελίων των δεξαμενών. Οι εύκαμπτοι αρμοί διαστολής χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες, όπως η χημική επεξεργασία, η διύλιση πετρελαίου, η παραγωγή ενέργειας, η ελαφρά βιομηχανία, οι πυρηνικές εφαρμογές, η μεταλλουργία, τα μηχανήματα, τα όργανα, οι θαλάσσιες και οι αεροδιαστημικές βιομηχανίες.
Συχνές Ερωτήσεις
Ε1: Μπορούν οι Εύκαμπτοι Σύνδεσμοι Σωλήνων Τύπου Ένωσης από ανοξείδωτο χάλυβα να φέρουν προσαρμοσμένο λογότυπο;
Α1: Ναι, μπορούν να φέρουν το λογότυπό σας. Παρέχουμε ολοκληρωμένες υπηρεσίες OEM & ODM.
Ε2: Ποιο είναι το μήκος πρόσωπο με πρόσωπο των Εύκαμπτων Συνδέσμων Σωλήνων Τύπου Ένωσης από ανοξείδωτο χάλυβα;
Α2: Τα τυπικά μήκη πρόσωπο με πρόσωπο περιλαμβάνουν L130, L152, L203. Δεχόμαστε επίσης προσαρμοσμένες προδιαγραφές μήκους σύμφωνα με τις απαιτήσεις σας.
Ε3: Μπορείτε να παρέχετε σχέδια των Εύκαμπτων Συνδέσμων Σωλήνων Τύπου Ένωσης από ανοξείδωτο χάλυβα;
Α3: Ναι, παρέχουμε λεπτομερή τεχνικά σχέδια. Επικοινωνήστε μαζί μας για συγκεκριμένα σχέδια συνδέσμων εύκαμπτων σωλήνων.
Ε4: Τι πιστοποιητικά των Εύκαμπτων Συνδέσμων Σωλήνων Τύπου Ένωσης από ανοξείδωτο χάλυβα μπορείτε να παρέχετε;
Α4: Παρέχουμε πιστοποιήσεις CE και ISO για τα προϊόντα μας.
