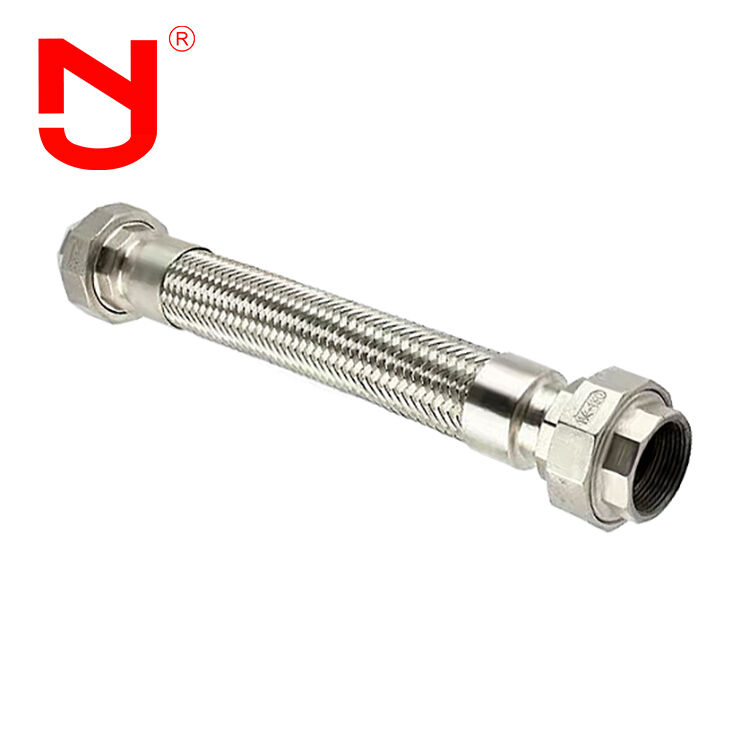

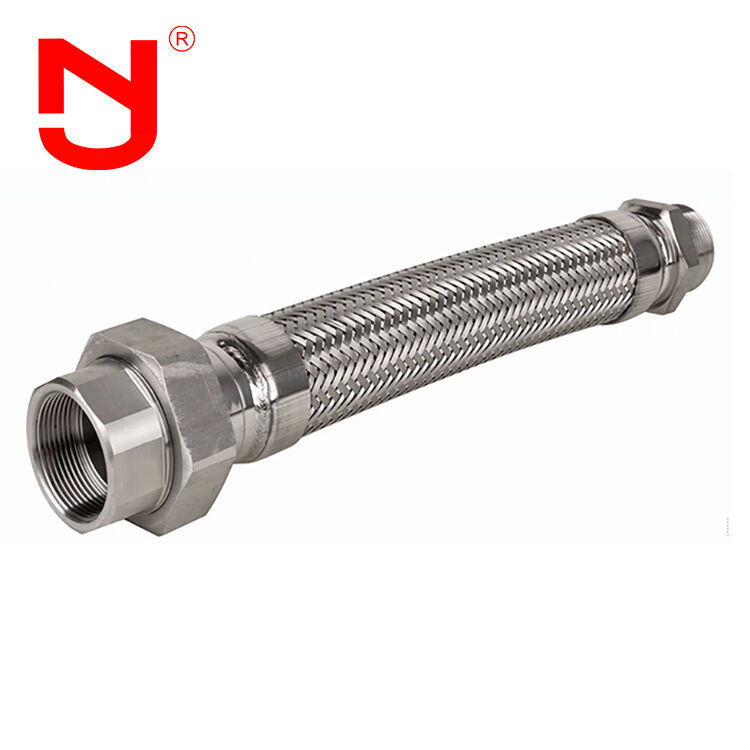

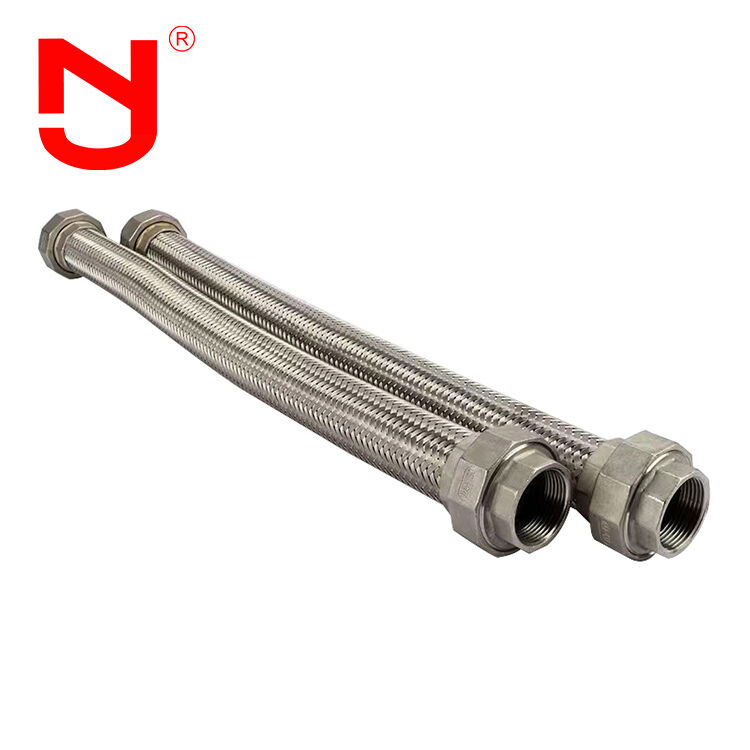

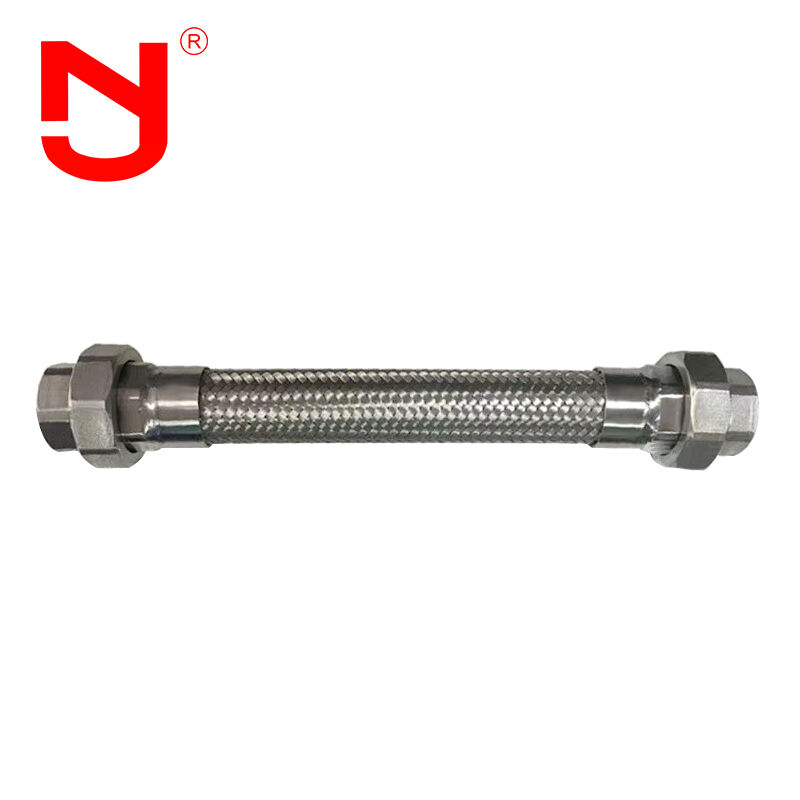

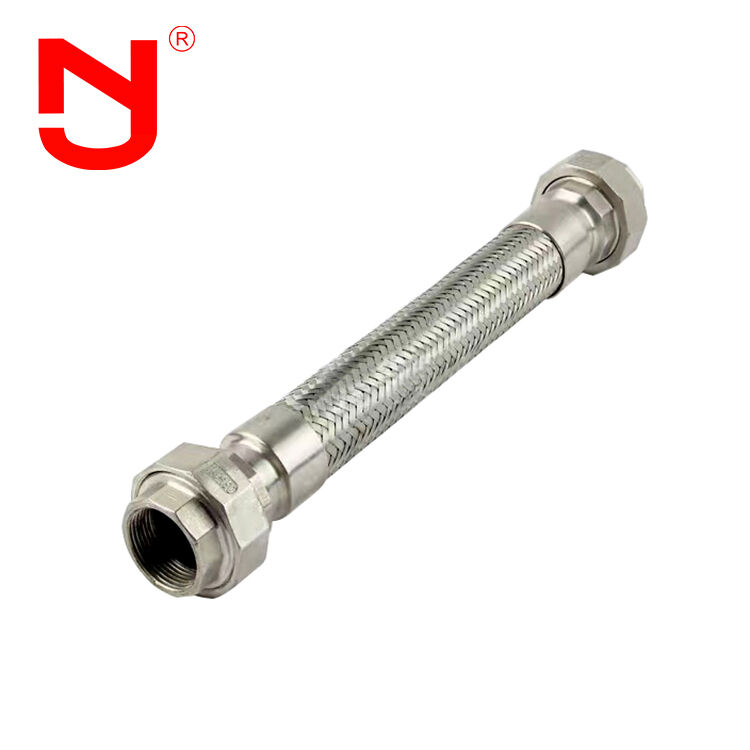

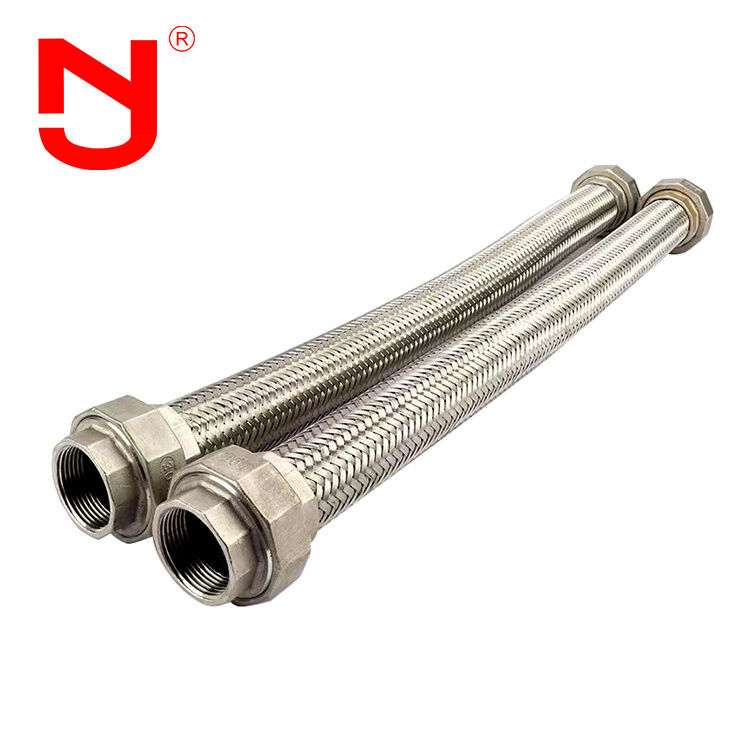

Εύκαμπτος Μεταλλικός Σωλήνας από Ανοξείδωτο Χάλυβα Πλεγμένος με Ενώσεις Τύπου Ένωσης
Ο Εύκαμπτος Πλεγμένος Σωλήνας Τύπου Ένωσης είναι ένα εύκαμπτο συγκρότημα σωλήνα σχεδιασμένο με συνδέσεις άκρων ένωσης που επιτρέπουν εύκολη εγκατάσταση, αφαίρεση και συντήρηση χωρίς συστροφή του σωλήνα. Αποτελείται από έναν εσωτερικό εύκαμπτο σωλήνα ενισχυμένο με ένα εξωτερικό πλεγμένο στρώμα, συνήθως κατασκευασμένο από ανοξείδωτο χάλυβα, για να παρέχει αντοχή, αντοχή στην πίεση και ανθεκτικότητα. Αυτός ο τύπος σωλήνα χρησιμοποιείται συνήθως σε συστήματα σωληνώσεων για να προσαρμόζεται σε κραδασμούς, θερμική διαστολή και μικρές αποκλίσεις, διασφαλίζοντας παράλληλα μια ασφαλή και στεγανή σύνδεση.
Χαρακτηριστικά Απόδοσης
Το κύριο ελαστικό στοιχείο του εύκαμπτου αρμού διαστολής είναι το φυσητήρας από ανοξείδωτο χάλυβα. Μέσω της διαστολής και της κάμψης των φυσητήρων, ο εύκαμπτος αρμός διαστολής προσαρμόζεται στην κίνηση του αγωγού σε αξονική, εγκάρσια και γωνιακή κατεύθυνση. Ο εύκαμπτος αρμός διαστολής μπορεί να παίξει τους ακόλουθους ρόλους:
- Απορροφά την αξονική, εγκάρσια και γωνιακή θερμική παραμόρφωση του αγωγού
- Μπορεί να απορροφήσει τους κραδασμούς του εξοπλισμού και να μειώσει την επίδραση των κραδασμών του εξοπλισμού στον αγωγό
- Μπορεί να απορροφήσει την παραμόρφωση του αγωγού που προκαλείται από σεισμούς και καθίζηση εδάφους
Τεχνικές Παράμετροι
Προδιαγραφές Μεταλλικού Σωλήνα
| Διάμετρος (mm) |
Βαθμός Πίεσης (Mpa) |
Διαθέσιμη Περιοχή Φυσητήρων (c㎡) |
Μέγιστο Μέγεθος Εξωτερικής Διαμέτρου (mm) |
Μήκος (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Διαδικασία Κατασκευής
Ανακαλύψτε πώς η JINGNING παράγει υψηλής ποιότητας Εύκαμπτο Πλεγμένο Σωλήνα Τύπου Ένωσης. Οι σωλήνες μας μπορούν να υποβληθούν σε επεξεργασία σε διαφορετικούς τύπους σύμφωνα με συγκεκριμένες απαιτήσεις:
- Υλικά Σώματος Φυσητήρα: Ανοξείδωτος Χάλυβας 304, 316L
- Υλικά Φλάντζας: Χάλυβας άνθρακα Q235, ανοξείδωτος χάλυβας 304, 316L
Με πάνω από 17 χρόνια εμπειρίας σχεδιασμού στην κατασκευή εύκαμπτων αρμών διαστολής, ελαστικών αρμών διαστολής, αρμών μεταλλικών φυσητήρων, αρμών αποσυναρμολόγησης και άλλων βιομηχανικών εξαρτημάτων σωληνώσεων, τα προϊόντα μας πληρούν τα διεθνή πρότυπα, συμπεριλαμβανομένων των GB, ISO, DIN, ANSI, BS, JIS και προσαρμοσμένων απαιτήσεων.
Πλεονεκτήματα Προϊόντος
- Ανταγωνιστικές τιμές απευθείας από το εργοστάσιο
- 17 χρόνια εμπειρίας στην κατασκευή με 5 χρόνια εμπειρίας εξαγωγών
- Αυστηρή επιθεώρηση ποιότητας που υπερβαίνει τα βιομηχανικά πρότυπα
- Διατίθενται προσαρμοσμένες προδιαγραφές και υπηρεσίες OEM
- Δωρεάν δείγματα παρέχονται κατόπιν αιτήματος
- Μεγάλο απόθεμα για γρήγορη παράδοση
Εφαρμογές
Λόγω της ευελιξίας τους, οι σύνδεσμοι εύκαμπτων σωλήνων μπορούν να αντισταθμίσουν τη θερμοκρασιακή διαφορική παραμόρφωση και άλλες κινήσεις μεταξύ του εξοπλισμού και των αγωγών, να αποτρέψουν τους κραδασμούς, να μειώσουν την ώθηση του αγωγού στον εξοπλισμό και να προσαρμοστούν στην ανομοιόμορφη καθίζηση του θεμελίου της δεξαμενής. Οι εύκαμπτοι αρμοί διαστολής χρησιμοποιούνται ευρέως σε χημικές, διυλιστήρια πετρελαίου, παραγωγή ενέργειας, ελαφρά βιομηχανία, πυρηνική ενέργεια, μεταλλουργία, μηχανήματα, όργανα, ναυπηγική, αεροδιαστημική και άλλους βιομηχανικούς τομείς. Με την αυξανόμενη εφαρμογή αγωγών ενέργειας και θερμότητας σε βιομηχανικούς και αστικούς τομείς, η ζήτηση για συνδέσμους εύκαμπτων σωλήνων συνεχίζει να αυξάνεται.
Συχνές Ερωτήσεις
Ε1: Μπορεί ο Εύκαμπτος Πλεγμένος Σωλήνας Τύπου Ένωσης να φέρει σήμανση με προσαρμοσμένο λογότυπο;
Α1: Ναι, μπορεί να φέρει σήμανση με το λογότυπό σας. Παρέχουμε ολοκληρωμένες υπηρεσίες OEM & ODM.
Ε2: Ποιο είναι το μήκος πρόσωπο με πρόσωπο του Μεταλλικού Πλεγμένου Σωλήνα Τύπου Ένωσης;
Α2: Τα τυπικά μήκη πρόσωπο με πρόσωπο περιλαμβάνουν L130, L152, L203. Δεχόμαστε επίσης προσαρμοσμένα μήκη σύμφωνα με τις συγκεκριμένες απαιτήσεις σας.
Ε3: Μπορείτε να παρέχετε σχέδια του Εύκαμπτου Πλεγμένου Σωλήνα Τύπου Ένωσης;
Α3: Ναι, παρέχουμε λεπτομερή τεχνικά σχέδια. Επικοινωνήστε μαζί μας για να λάβετε τα σχέδια του συνδέσμου εύκαμπτου σωλήνα.
Ε4: Τι πιστοποιητικά του Εύκαμπτου Πλεγμένου Σωλήνα Τύπου Ένωσης μπορείτε να παρέχετε;
Α4: Παρέχουμε πιστοποιήσεις CE και ISO για να διασφαλίσουμε την ποιότητα και τη συμμόρφωση των προϊόντων.
