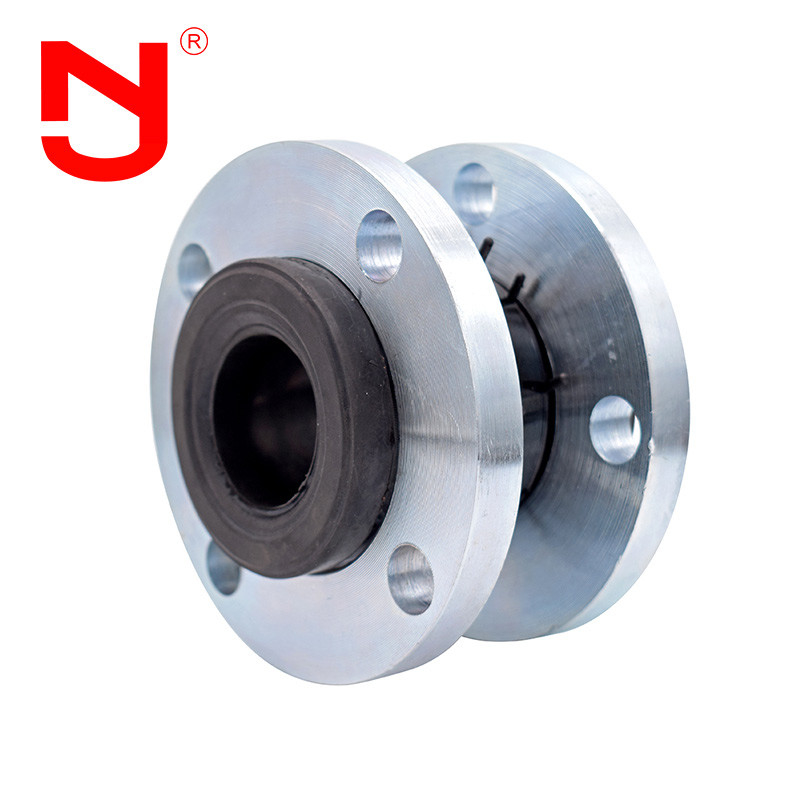

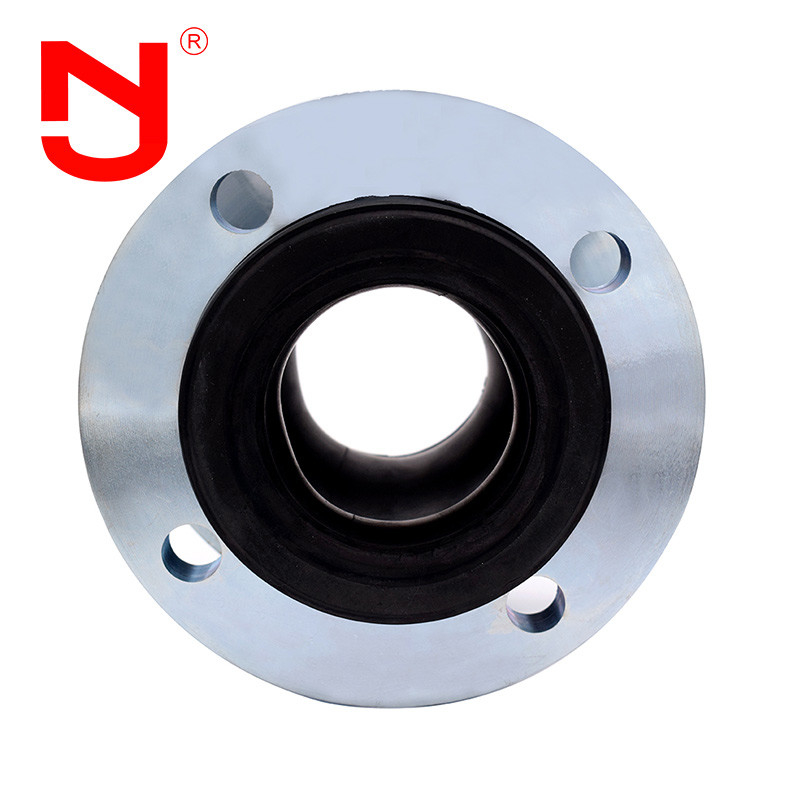

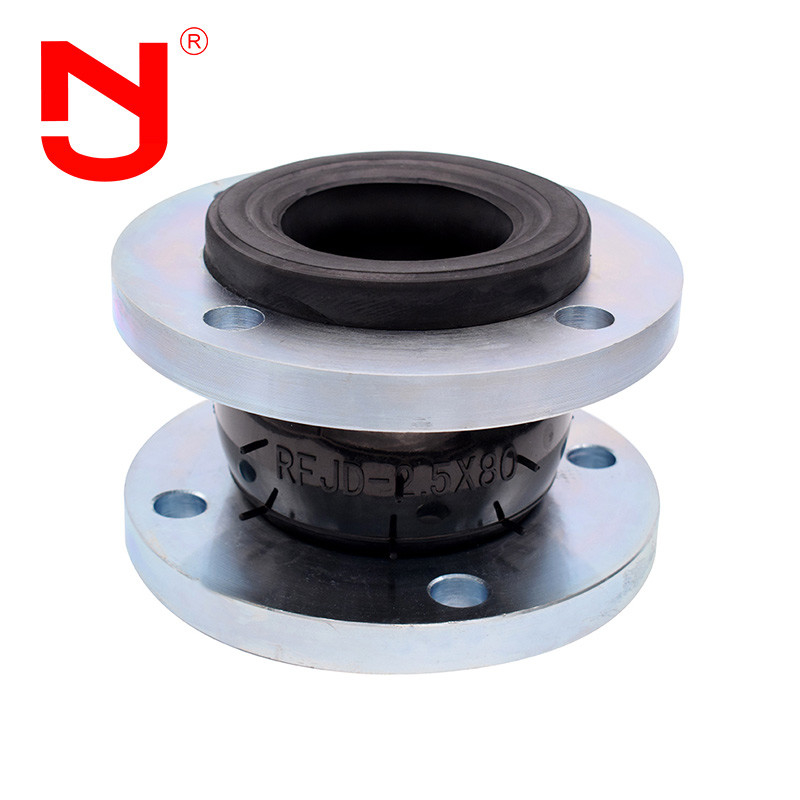

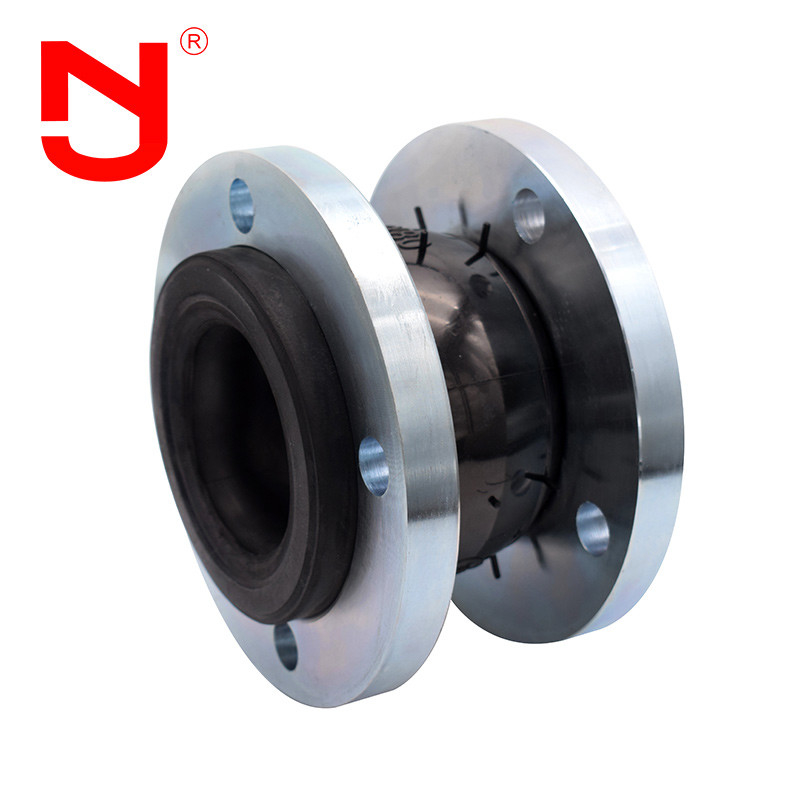

DN50 EPDM Single Sphere Rubber Expansion Joint SS304 Μεταλλικό φτερωτό άνοιγμα επεκτάσεως
Φλάνγκες επεκτάσεωςμπορεί επίσης να ονομαστεί: άνοιγμα, ευέλικτη άνοιξη, άνοιγμα διεύρυνσης σωλήνα, ευέλικτοι συνδετήρες. είναι ένας συνδετήρας σωλήνα με υψηλή ελαστικότητα, υψηλή αεροστεγνότητα,μέση αντοχή και αντοχή σε καιρικές συνθήκες.Φλάνγκες επεκτάσεωςείναι ένα είδος συνθετικού σωλήνα από καουτσούκ το οποίο αποτελείται από εσωτερικό στρώμα από καουτσούκ, στρώμα ενισχυμένης ύλης (το στρώμα ενίσχυσης έχει πολυστρώμα σκραβωμένου νάιλον καλωδίου), μεσαίο στρώμα από καουτσούκ,εξωτερικό στρώμα καουτσούκΤο σιδηροδρομικό δίκτυο, το οποίο έχει ως αντικείμενο την κατασκευή του σιδηροδρομικού δικτύου, είναι ένα σύστημα που χρησιμοποιείται για την κατασκευή των σιδηροδρομικών δικτύων.Φλάνγκες επεκτάσεωνχρησιμοποιεί τα πλεονεκτήματα του καουτσούκ, όπως η υψηλή ελαστικότητα, η υψηλή αντοχή σε αέρια, η μέση αντοχή, η αντοχή σε καιρικές συνθήκες και η αντοχή σε ακτινοβολία.Φλάνγκες επεκτάσεωςμπορεί να μειώσει τις δονήσεις και τον θόρυβο του αγωγού και να αντισταθμίσει την θερμική επέκταση και την ψυχρή συστολή που προκαλούνται από την αλλαγή της θερμοκρασίας.
Χαρακτηριστικά επιδόσεων της αρθρώσεως με φλάντζες
Οι φλάνγκες προσφέρουν εξαιρετικά υψηλές επιδόσεις, αξιοπιστία και μακροζωία, βελτιώνοντας έτσι την ασφάλεια των εγκαταστάσεων και τη μηχανική ακεραιότητα των εξοπλισμών.Λόγω της εισαγωγής ειδικά σχεδιασμένων προϊόντων σε άκαμπτα συστήματα σωλήνων,Φλάνγκες επεκτάσεωςείναι σε θέση:
1Μείωση του μετατόπισης
2Βελτιώνει τη θερμική σταθερότητα
3. Ελευθερώστε στρεβλώσεις του συστήματος που προκαλούνται από θερμικές διακυμάνσεις, τάσεις φορτίου, διακυμάνσεις της πίεσης της αντλίας και φθορά ιζημάτων
Τεχνικά δεδομέναΦλάνγκες επεκτάσεων
|
Κύρια δεδομένα της αρθρώσεως
|
| Ονομαστική διάμετρος ((DN)) |
Διάρκεια |
Μετατόπιση άξονα (mm) |
Οριζόντια μετατόπιση |
Γωνία κάμψης |
| χμ |
χιλιοστό |
χμ |
Επέκταση |
Συμπίεση |
χμ |
(a1+a2) ° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
Δύο και μισό |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Σημείωση: 1. Οι ειδικές απαιτήσεις της φλάντζης επεκτάσεων μπορεί να προσαρμοστεί σύμφωνα με το σχέδιο του χρήστη.ΒΕΣΕΗ ελαστική σφαίρα τουαρθρώσεις επεκτάσεως με φλάντζεςμπορεί να χρησιμοποιηθεί ως φυσικό καουτσούκ, EPDM, χλωροπρένιο καουτσούκ, βουτυλικό καουτσούκ, βουταδιένιο καουτσούκ, φθοριούχο καουτσούκ κλπ. όταν τοαρθρώσεις επεκτάσεως με φλάντζες Η αγωγός πρέπει να έχει σταθερό στήριγμα ή σταθερό στήριγμα, διαφορετικά ηαρθρώσεις επεκτάσεως με φλάντζεςπρέπει να είναι εγκατεστημένες με διάταξη κατά της πτώσης.
Φλάνγκες επεκτάσεως Οι λεπτομέρειες δείχνουν
Φλάνγκες επεκτάσεωςροή παραγωγής
Ξέρεις πώς φτιάχνεται μια αρθρή διάταξη;
Είναι πολύ σημαντικό να επιλέξετε το κατάλληλοΦλάνγκες επεκτάσεων, για να κατανοήσουν την συμβατότητα του μέσου και του επιλεγμένου υλικού της φλεγμονωτής επεκτάσεως, το εύρος της πλήρους θερμοκρασίας, της πλήρους πίεσης και του πλήρους κενού, την απαιτούμενη ποσότητα κίνησης,και το μέγεθος μεταξύ των φλάντζων σωλήνωνΜε αυτές τις πληροφορίες, οι μηχανικοί εφαρμογών της JINGNING μπορούν να βοηθήσουν στον καθορισμό της ιδανικής αρθρώσεως διαστολής με φλάντζες για κάθε εφαρμογή.
Συναρμολογητές Εφαρμογή
Οι αρθρώσεις επεκτάσεως με φλάντζες χρησιμοποιούνται ευρέως σε διάφορα συστήματα αγωγών, όπως η σύνδεσηΦλάνγκες επεκτάσεωνΠύλες με συχνές αλλαγές θερμότητας και ψύξης.χρησιμοποιείται κυρίως για την απομακρυσμένη ανύψωση και μεταφορά νερού και λυμάτων, την παροχή νερού και την ψύξη του κυκλοφορούντος νερού θερμικών σταθμών παραγωγής ηλεκτρικής ενέργειας, τη μεταφορά σωληνώσεων της μεταλλουργικής βιομηχανίας,συμπυκνωμένο νερό, η χημική βιομηχανία, η ψύξη και η αραίωση της πετροχημικής βιομηχανίας και η ευέλικτη σύνδεση μεταξύ αγωγών μεγάλων και μικρών αποστάσεων σε άλλες βιομηχανίες.Επειδή το φλάντζο επεκτείνει κοινή έχει υψηλή αντοχή στην φθοράΤο φλάντζερ είναι επίσης κατάλληλο για όλες τις βιομηχανίες με κόκκους και σκόνη και χαμηλής θερμοκρασίας αερίων.
Γενικές ερωτήσεις
Ε1: Ποιο είναι το καουτσούκ του- Μεταξύ των δύο;
Α1: EPDM, CR, NBR, κλπ. Εξαρτάται από το περιβάλλον εργασίας και το μέσο.
Ε2: Ποια είναι η εργασιακή πίεση του- Μεταξύ των δύο;
Α2:Η εργασιακή πίεση μπορεί να είναι 1,0 MPa, 1,6 MPa, 2,5 Mpa.
Ε3: Μπορώ να έχω ένα δείγμα;
Α3: Για λόγους ασφαλείας, θα μπορούσαμε να παραδώσουμε με Express, αεροπορικώς ή θαλάσσια.
Ε4: Ποια είναι η θερμοκρασία λειτουργίας τουΛάνγκετ επεκτείνετε κοινό;
Α4:Η θερμοκρασία λειτουργίας είναι -20°C~100°C.
