Τόπος καταγωγής:
Κίνα
Μάρκα:
JINGNING
Πιστοποίηση:
CE
Αριθμό μοντέλου:
RFJY
Επικοινωνήστε μαζί μας

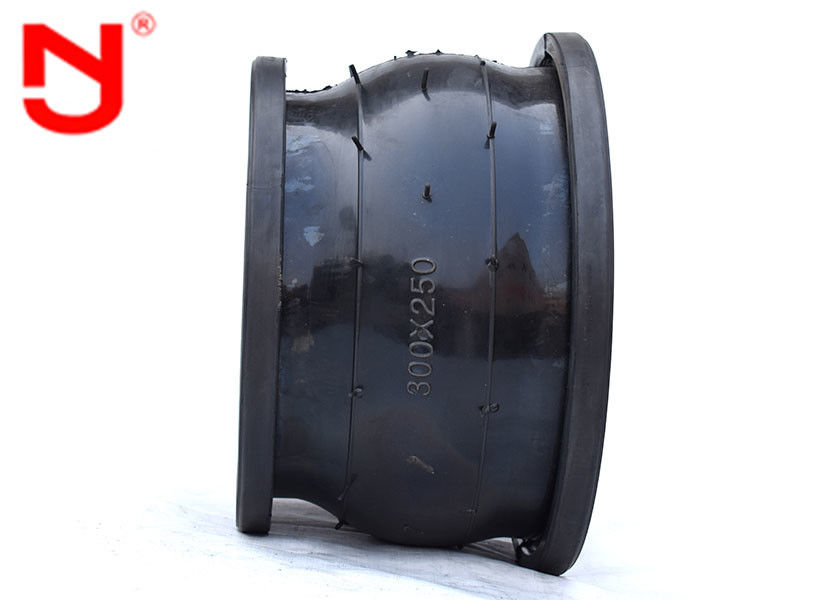

Ομόκεντρη φλάντζα με μειωμένη διαστολή από καουτσούκ Πρότυπο DIN BS
Οι αρμοί διαστολής μειωμένου ελαστικού είναι η καλύτερη λύση για την απομόνωση των κραδασμών, την απόσβεση του θορύβου και των υπερτάσεων πίεσης που προέρχονται, για παράδειγμα, από κινητήρες, αντλίες ή/και τουρμπίνες.Επιπλέον, αυτοί οι αρμοί διαστολής είναι κατάλληλοι για να αντισταθμίσουν τη θερμική επιμήκυνση ή ακόμα και τις κακές ευθυγραμμίσεις.
Χαρακτηριστικά της ομόκεντρης ελαστικής άρθρωσης μειωτήρα
1. Μικρό μέγεθος, ελαφρύ βάρος, ευελιξία, βολική εγκατάσταση και συντήρηση
2. Μειώνει τη μετάδοση του δομικού θορύβου και έχει ισχυρή απορρόφηση κραδασμών.
3. Έχει την ικανότητα οριζόντιας μετατόπισης, αξονικής μετατόπισης και γωνιακής μετατόπισης, και έχει τα χαρακτηριστικά ανακατασκευής φλάντζας και μη παραλληλισμού.
Προδιαγραφή τουομόκεντρος ελαστικός σύνδεσμος μειωτήρα
προσδιορισμός | DN50~300 | DN350~600 |
Πίεση εργασίας (MPa) | 0,25~1,6 | |
Πίεση διάρρηξης (MPa) | ≤4,8 | |
Κενό (KPa) | 53,3 (400) | 44,9 (350) |
Θερμοκρασία (℃) | -20~+115 (για ειδική κατάσταση -30~+250) | |
Εφαρμοστέο μέσο | Αέρας, πεπιεσμένος αέρας, νερό, θαλασσινό νερό, ζεστό νερό, λάδι, όξινη βάση κ.λπ. |
Τεχνικά στοιχεία τουομόκεντρος ελαστικός σύνδεσμος μειωτήρα
Κύρια δεδομένα ομόκεντρης ελαστικής άρθρωσης μειωτήρα | |||||
DN(μεγάλο)×DN(μικρό) | Μήκος | Αξονικός μετατόπιση (επέκταση) |
Αξονικός μετατόπιση (συμπίεση) |
Ακτινικός μετατόπιση |
εκτροπή γωνία |
(a1+a2)° | |||||
50×32 | 180 | 15 | 18 | 45 | 35° |
50×40 | 180 | 15 | 18 | 45 | 35° |
65×32 | 180 | 15 | 18 | 45 | 35° |
65×40 | 180 | 15 | 18 | 45 | 35° |
65×50 | 180 | 15 | 18 | 45 | 35° |
80×32 | 220 | 15 | 18 | 45 | 35° |
80×50 | 180 | 20 | 30 | 45 | 35° |
80×65 | 180 | 20 | 30 | 45 | 35° |
100×40 | 220 | 20 | 30 | 45 | 35° |
100×50 | 180 | 20 | 30 | 45 | 35° |
100×65 | 180 | 22 | 30 | 45 | 35° |
100×80 | 180 | 22 | 30 | 45 | 35° |
125×50 | 220 | 22 | 30 | 45 | 35° |
125×65 | 180 | 22 | 30 | 45 | 35° |
125×80 | 180 | 22 | 30 | 45 | 35° |
125×100 | 200 | 22 | 30 | 45 | 35° |
150×50 | 240 | 22 | 30 | 45 | 35° |
150×65 | 200 | 22 | 30 | 45 | 35° |
150×80 | 180 | 22 | 30 | 45 | 35° |
150×100 | 200 | 22 | 30 | 45 | 35° |
150×125 | 200 | 22 | 30 | 45 | 35° |
200×80 | 260 | 22 | 30 | 45 | 35° |
200×100 | 200 | 25 | 35 | 40 | 30° |
200×125 | 220 | 25 | 35 | 40 | 30° |
200×150 | 200 | 25 | 35 | 40 | 30° |
250×100 | 260 | 25 | 35 | 40 | 30° |
250×125 | 220 | 25 | 35 | 40 | 30° |
250×150 | 220 | 25 | 35 | 40 | 30° |
250×200 | 220 | 25 | 35 | 40 | 30° |
300×125 | 260 | 25 | 35 | 40 | 30° |
300×150 | 220 | 25 | 35 | 40 | 30° |
300×200 | 220 | 25 | 35 | 40 | 30° |
300×250 | 220 | 25 | 35 | 40 | 30° |
350×200 | 230 | 28 | 38 | 35 | 26° |
350×250 | 230 | 28 | 38 | 35 | 26° |
350×300 | 230 | 25 | 38 | 40 | 26° |
400×200 | 230 | 25 | 38 | 40 | 26° |
400×250 | 240 | 28 | 38 | 35 | 26° |
400×300 | 240 | 28 | 38 | 35 | 26° |
Εμφανίζονται οι λεπτομέρειες από καουτσούκ με ομόκεντρο μειωτήρα
Ξέρετε πώς είναι μια υψηλή ποιότηταομόκεντρος ελαστικός σύνδεσμος μειωτήραφτιάχτηκε; Ας δούμε με το JINGNING.
Όλες οι ομόκεντρες ελαστικές αρθρώσεις μειωτήρα ανταποκρίνονται στα διεθνή πρότυπα, όπως GB, ISO, DIN, ANSI, BS, JIS, καθώς και με την ειδική ζήτηση των πελατών.
Πλεονεκτήματα ομόκεντρης ελαστικής άρθρωσης μειωτήρα
1. Η τιμή του συνδέσμου είναι η τιμή εκ του εργοστασίου
2,17 χρόνια εμπειρία στην κατασκευή και 5 χρόνια εμπειρία εξαγωγής
3. Αυστηρή ποιοτική επιθεώρηση και η ποιότητα υπερβαίνει κατά πολύ το βιομηχανικό πρότυπο
4. Προσαρμογή βάσης καλουπιών και ΚΑΕ διαφόρων προδιαγραφών
5. Παρέχετε ελεύθερα δείγματα άρθρωσης από καουτσούκ
Ομόκεντρες ελαστικές αρθρώσεις μειωτήρα αεφαρμογή
Ο ομόκεντρος ελαστικός σύνδεσμος μειωτήρα χρησιμοποιείται ευρέως σε σωλήνες θέρμανσης και εξαερισμού νερού, σωλήνες ύδρευσης και αποχέτευσης και κυκλοφορίας νερού, σωλήνες κατάψυξης, αντιδιαβρωτικούς σωλήνες Huagong, σωλήνες πυρόσβεσης και συμπιεστών σε διάφορες βιομηχανίες κατασκευών, εξόρυξης, χημικών, πετρελαιοειδών και άλλων βιομηχανιών.Οι ομόκεντροι ελαστικοί σύνδεσμοι μειωτήρα χρησιμοποιούνται σε εργαστήρια, ερευνητικά ιδρύματα, πλοία, πλοία και άλλες εγκαταστάσεις για την προστασία και τον έλεγχο της απομόνωσης κραδασμών, τη μείωση του θορύβου και την αντιστάθμιση μετατόπισης της μηχανικής αγωγών.
