Τόπος καταγωγής:
Κίνα
Μάρκα:
JINGNING
Πιστοποίηση:
CE
Αριθμό μοντέλου:
VSSJAF
Επικοινωνήστε μαζί μας

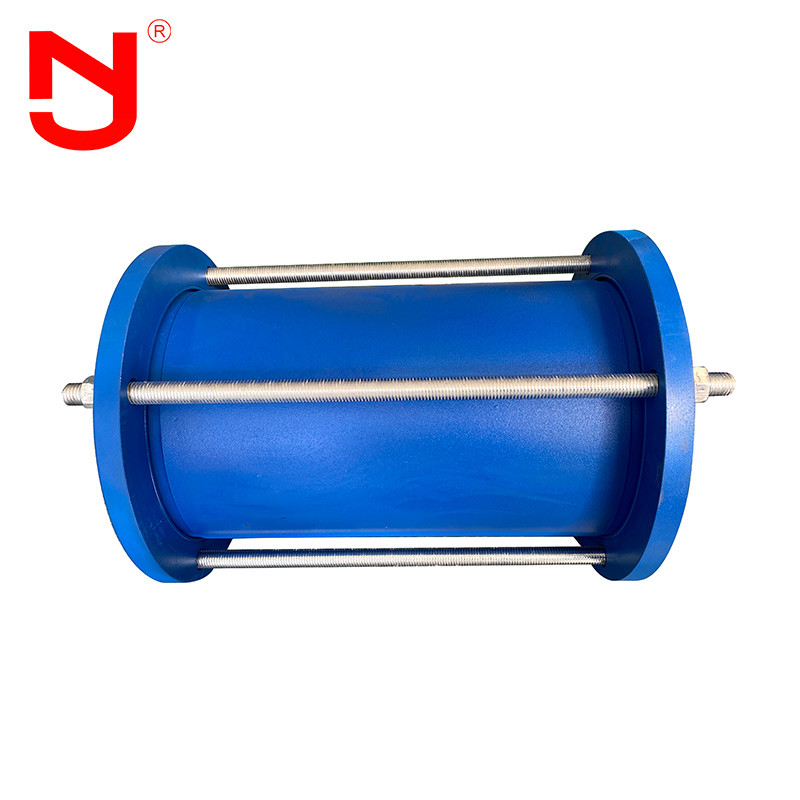

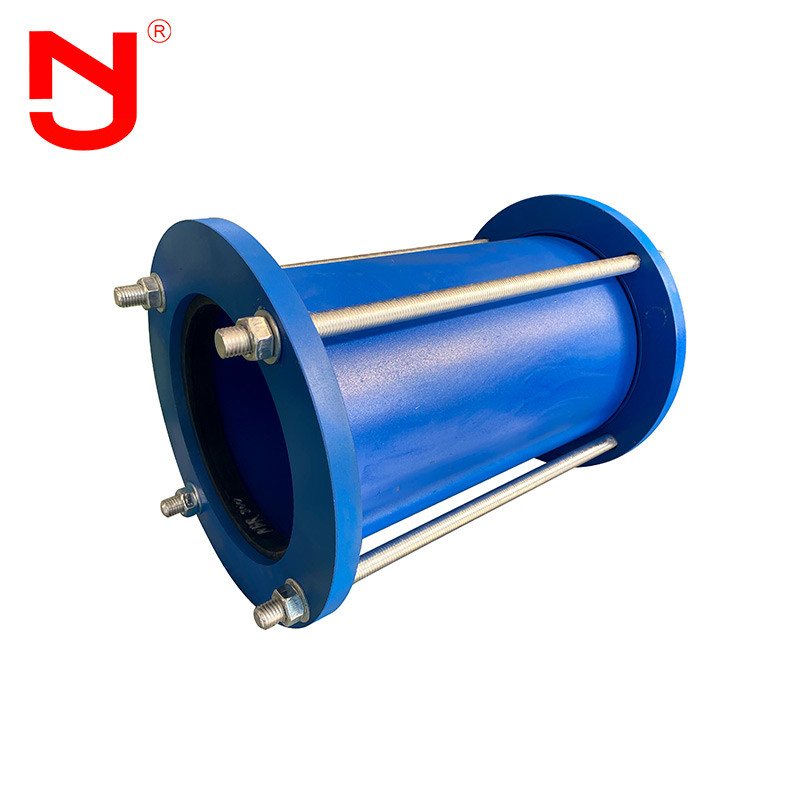

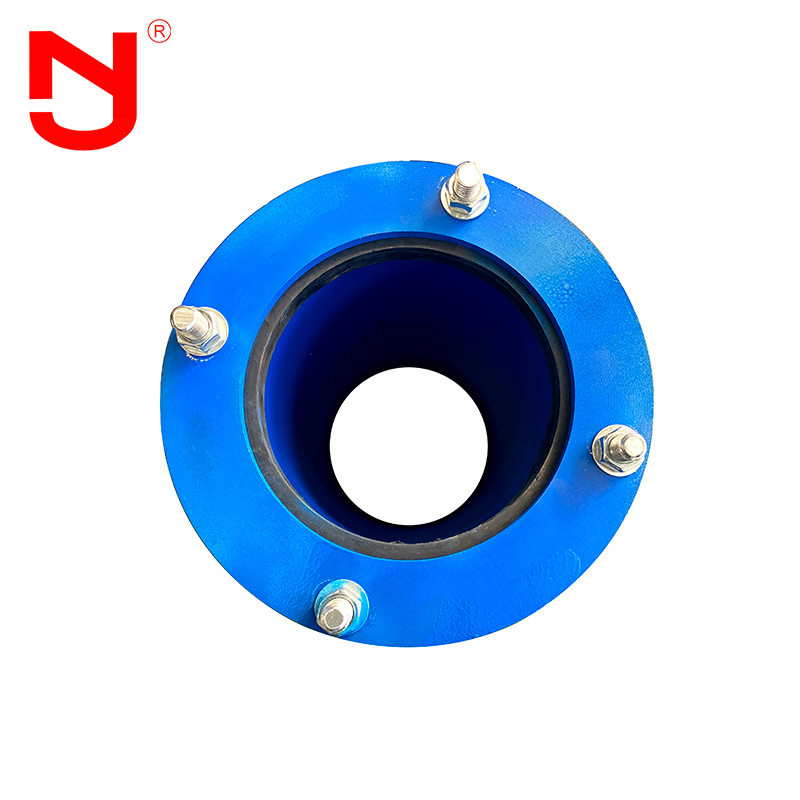

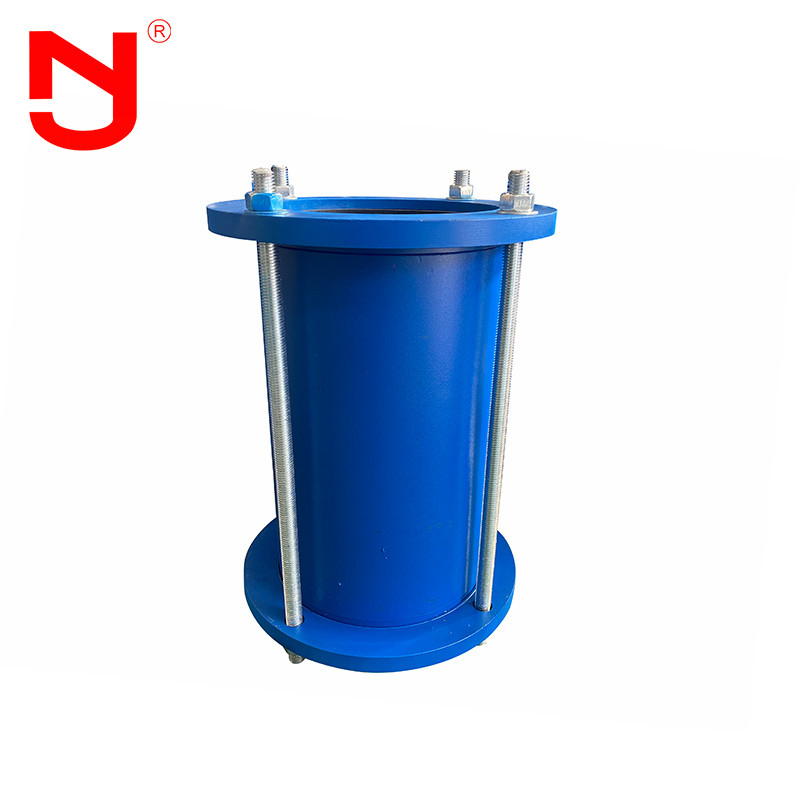

Θαλάσσια ένωση επέκτασης συνδετήρων σωληνώσεων γρήγορη
Η χαλαρή ένωση επέκτασης μανικιών τύπων αδένων χάλυβα είναι ένα είδος θαλάσσιας ένωσης. Είναι μια χαλαρή ένωση επέκτασης μανικιών βασισμένη στην αρχική απόδοση, με μια συσκευή ορίου. Η επέκταση της χαλαρής ένωσης επέκτασης ορίου μανικιών τύπων αδένων είναι κλειδωμένη με τα διπλά καρύδια. Κατά αυτόν τον τρόπο, μόλις υπερβεί η ένωση επέκτασης το ελεύθερο όριο του μανικιού επέκτασης, η σωλήνωση μπορεί να λειτουργήσει κανονικά. Αυτό μπορεί αποτελεσματικά να εξασφαλίσει την ασφαλή λειτουργία της σωλήνωσης ενώσεων επέκτασης ορίου μανικιών τύπων αδένων χαλαρά, ιδιαίτερα κατάλληλη για την επιλογή της δόνησης ή ορισμένων κλίσης και στροφής.
Απόδοση του γρήγορου συνδετήρα
1. Υψηλής αντοχής υλικά χρήσης Εφαρμόσιμος στα διάφορα πρότυπα της χωρητικότητας 3-45
2. Χρησιμοποιήστε τη συσκευή ασφάλειας της υδραυλικής μονόδρομης βαλβίδας ελέγχου για να εξασφαλίσετε ασφάλεια
3. Κατά τη διάρκεια της εγκατάστασης, τα μέρη διαμόρφωσης μπορούν να αντικατασταθούν χωρίς τροποποίηση ή αφαίρεση του άξονα καρφιτσών, έτσι η εγκατάσταση είναι γρήγορη και η αποδοτικότητα εργασίας μπορεί να βελτιωθεί πολύ
Γρήγορη δομή συνδετήρων
Τεχνικά στοιχεία του γρήγορου συνδετήρα
Κύρια στοιχεία του γρήγορου συνδετήρα | ||||
Ονομαστικός εξωτερικός διάμετρος (DN) |
Διάμετρος Δ2 |
Αποζημίωση Λ |
Μήκος μανικιών Λ1 |
Συνολικό μήκος Λ |
40 | 55 | 20 | 70 | 106 |
50 | 65 | 20 | 70 | 108 |
65 | 81 | 20 | 70 | 110 |
80 | 93 | 20 | 80 | 125 |
100 | 118 | 20 | 80 | 127 |
125 | 143 | 20 | 80 | 127 |
150 | 169 | 20 | 80 | 127 |
200 | 220 | 20 | 90 | 142 |
250 | 271.6 | 25 | 100 | 154 |
300 | 322.8 | 30 | 110 | 164 |
350 | 374 | 35 | 120 | 176 |
400 | 425.6 | 40 | 130 | 188 |
450 | 476.8 | 45 | 140 | 198 |
500 | 528 | 50 | 150 | 210 |
600 | 630.8 | 60 | 170 | 232 |
700 | 733 | 70 | 200 | 270 |
800 | 6836 | 80 | 220 | 292 |
900 | 939 | 90 | 240 | 314 |
1000 | 1041 | 100 | 260 | 336 |
1200 | 1246 | 110 | 290 | 375 |
1400 |
Προσαρμοσμένος σύμφωνα με απαιτήσεις πελατών |
120 | 310 | 400 |
1600 | 130 | 330 | 425 | |
1800 | 140 | 360 | 464 | |
2000 | 150 | 380 | 488 | |
2200 | 160 | 410 | 528 | |
2400 | 170 | 430 | 554 | |
2600 | 180 | 450 | 578 | |
2800 | 190 | 480 | 616 | |
3000 | 200 | 500 | 640 |
Σημείωση: GL ο γρήγορος συνδετήρας σωλήνων τύπων είναι κατάλληλος για και τις δύο πλευρές με τη φλάντζα. Κατά τη διάρκεια της εγκατάστασης, ρυθμίστε το συνδέοντας μήκος και των δύο ακρών του προϊόντος, σφίγξτε τα μπουλόνια αδένων με τη σειρά και ρυθμίστε τα καρύδια ορίου. Κατά αυτόν τον τρόπο, η σωλήνωση μπορεί να επεκταθεί ελεύθερα, να κλειδώσει την επέκταση, και να εξασφαλίσει την ασφαλή λειτουργία της σωλήνωσης.
Γρήγορη ροή παραγωγής συνδετήρων
Ο γρήγορος συνδετήρας είναι ένα δομικό προϊόν, το οποίο αποτελείται από την κύρια υποστήριξη, τον κινητό φραγμό στερέωσης, τον υδραυλικό κύλινδρο, τον άξονα καρφιτσών και άλλα μέρη. Η διαδικασία παραγωγής του γρήγορου συνδετήρα περιλαμβάνει την απαλοιφή, τη στροφή, την άλεση, τη διάτρυση, τη διαμόρφωση, την ένωση, τη λείανση, την ανατίναξη άμμου, τον ψεκασμό, τη συνέλευση και άλλες διαδικασίες. Ο γρήγορος συνδετήρας είναι ένα ειδικό εξάρτημα εξοπλισμού βιομηχανίας, το οποίο απαιτεί τον ειδικό εξοπλισμό για να λειτουργήσει με την υψηλή αποδοτικότητα και υψηλός - ποιότητα, όπως η τέμνουσα μηχανή πλάσματος NC, η μηχανή άλεσης αυλακιού, η κάμπτοντας μηχανή πιάτων, ενώνοντας στενά positioner, η τρυπώντας μηχανή, το υδραυλικό πεδίο δοκιμών, κ.λπ.
Γρήγορο πλεονέκτημα συνδετήρων
1. Η τιμή προϊόντων είναι η εκ του εργοστασίου τιμή.
2. 18 έτη εμπειρίας κατασκευής και 5 έτη εμπειρίας εξαγωγής.
3. Η ακριβής ποιοτική επιθεώρηση, η ποιότητα υπερβαίνει μακριά το βιομηχανικά τυποποιημένο.
4. Η φόρμα έχει ποικίλες προδιαγραφές και υποστηρίζει την προσαρμογή και το cOem.
5. Παρέχετε τα δείγματα δωρεάν
6. Υπάρχει ένας κατάλογος μεγάλου ποσού.
Γρήγορη εφαρμογή συνδετήρων
Ο γρήγορος συνδετήρας είναι κατάλληλος για το θαλάσσιο νερό, το γλυκό νερό, το κρύο και το ζεστό νερό, το πόσιμο νερό και τα εσωτερικά λύματα. Η θερμοκρασία του ελαίου προϊόντων, του ατμού και του λαδώνοντας ελαίου δεν είναι υψηλότερη από 250 ℃.
