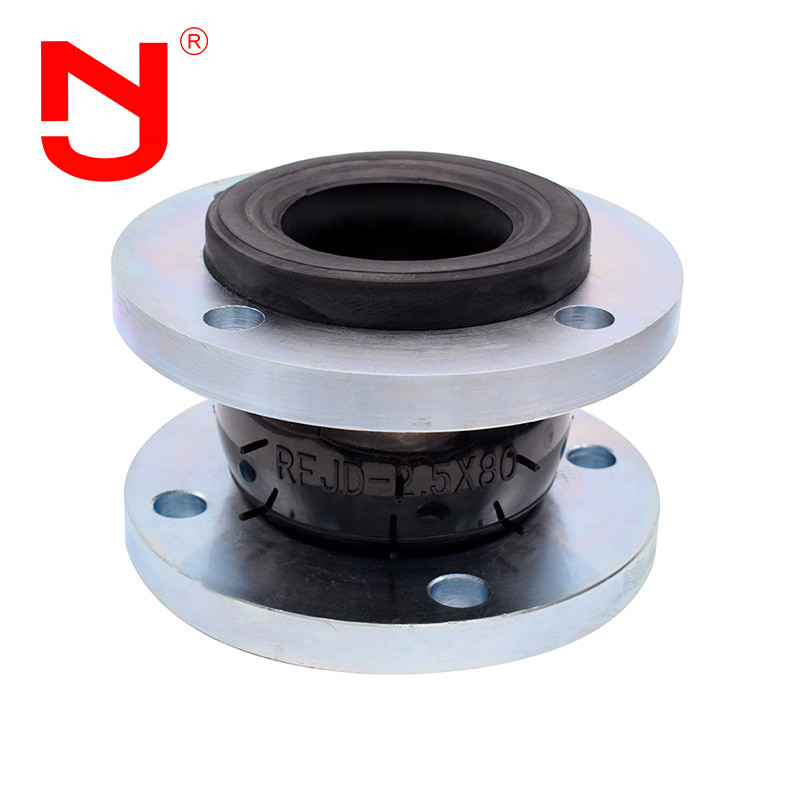

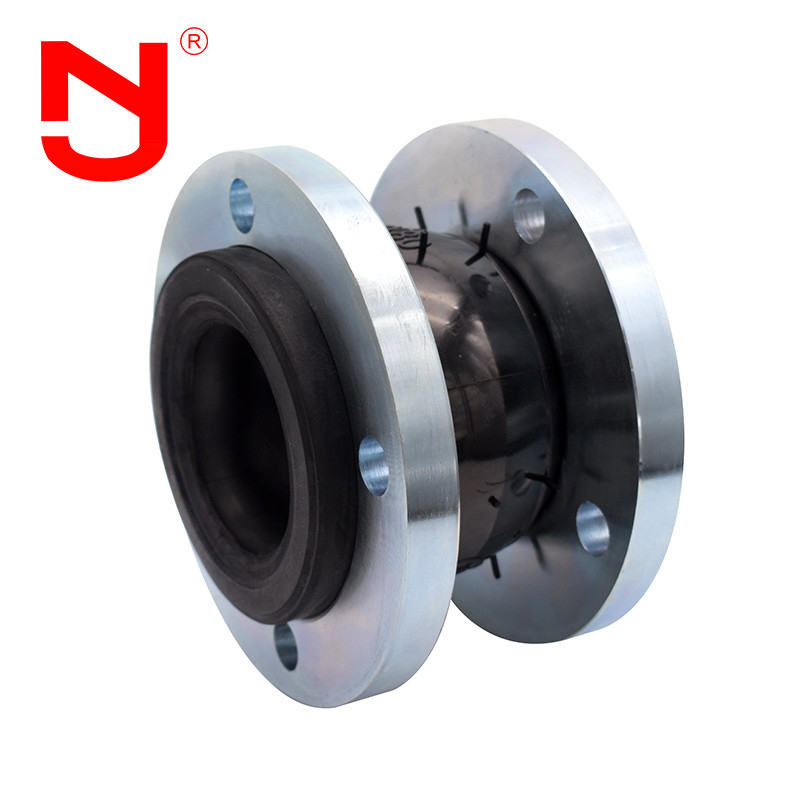

DN100 Μία σφαίρα ελαστικής επεκτατικής άρθρωσης SS304 μεταλλική φτερούγα ελαστική επεκτατική άρθρωση
Ο σύνδεσμος επέκτασης καουτσούκ μπορεί επίσης να ονομαστεί: ευέλικτος καουτσούκ σύνδεσμος, μαλακός καουτσούκ σύνδεσμος, μαλακός σύνδεσμος, ευέλικτος καουτσούκ σύνδεσμος, κλπ. Είναι ένας σύνδεσμος σωλήνα με υψηλή ελαστικότητα, υψηλή αεροστεγή,μέση αντοχή και αντοχή σε καιρικές συνθήκες. Ενωση επεκτάσεως ελαστικού είναι ένα είδος σύνθετο σωλήνα ελαστικού το οποίο αποτελείται από εσωτερικό στρώμα ελαστικού, στρώμα ενίσχυση ύφασμα (το στρώμα ενίσχυσης έχει πολυστρώμα ξυρισμένο νάιλον καλώδιο),μεσαίο στρώμα καουτσούκ, εξωτερικό στρώμα καουτσούκ, ενισχυμένο μεταλλικό δαχτυλίδι ή ατσάλινο δαχτυλίδι στο τέλος, και χαλαρός συνδυασμός με μεταλλική φλάντσα ή παράλληλο αρθρό μετά από υπερθέρμανση υψηλής θερμοκρασίας και υψηλής πίεσης.Η ελαστική σύνδεση επέκτασης χρησιμοποιεί τα πλεονεκτήματα του ελαστικού, όπως υψηλή ελαστικότητα, υψηλή αντίσταση αερίου, μέση αντίσταση, αντίσταση σε καιρικές συνθήκες και αντίσταση σε ακτινοβολία.και αντισταθμίζει την θερμική επέκταση και την ψυχρή συστολή που προκαλείται από την αλλαγή της θερμοκρασίας.
Χαρακτηριστικά απόδοσηςΣυζύγιο επέκτασης από καουτσούκ
Το ελαστικό σύνδεσμο επέκτασης μπορεί να χωριστεί σε τρεις κατηγορίες: γενικό, ειδικό και ανθεκτικό στη θερμότητα
1Οικουμενικό.ελαστικό σύνδεσμο επέκτασης: κατάλληλο για τη μεταφορά νερού σε θερμοκρασία - 15 °C ~ 80 °C και οξέος ή αλκαλικό διάλυμα με συγκέντρωση μικρότερη του 10%.
2Ειδικό.ελαστικό σύνδεσμο επέκτασης: κατάλληλο για ειδικές λειτουργίες, όπως αντοχή σε λάδι, αντοχή σε πρίζα, αντοχή σε όζον, αντοχή σε φθορά ή αντοχή σε χημική διάβρωση.
3. θερμοανθεκτικό καουτσούκαρθρώσεις διεύρυνσης: κατάλληλο για τη μεταφορά νερού θερμοκρασίας άνω των 80 °C.
Τεχνικά δεδομέναΣυζύγιο επέκτασης από καουτσούκ
|
Κύρια δεδομένα για το ελαστικό άνοιγμα
|
| Ονομαστική διάμετρος ((DN)) |
Διάρκεια |
Μετατόπιση άξονα (mm) |
Οριζόντια μετατόπιση |
Γωνία κάμψης |
| χμ |
χιλιοστό |
χμ |
Επέκταση |
Συμπίεση |
χμ |
(a1+a2) ° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
Δύο και μισό |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Σημείωση: 1. Οι ειδικές απαιτήσεις της φλάντζης επεκτάσεων μπορεί να προσαρμοστεί σύμφωνα με το σχέδιο του χρήστη.ΒΕΣΕΗ ελαστική σφαίρα τουαρθρώσεις επεκτάσεως με φλάντζεςμπορεί να χρησιμοποιηθεί ως φυσικό καουτσούκ, EPDM, χλωροπρένιο καουτσούκ, βουτυλικό καουτσούκ, βουταδιένιο καουτσούκ, φθοριούχο καουτσούκ κλπ. όταν τοαρθρώσεις επεκτάσεως με φλάντζες Η αγωγός πρέπει να έχει σταθερό στήριγμα ή σταθερό στήριγμα, διαφορετικά ηαρθρώσεις επεκτάσεως με φλάντζεςπρέπει να είναι εγκατεστημένες με διάταξη κατά της πτώσης.

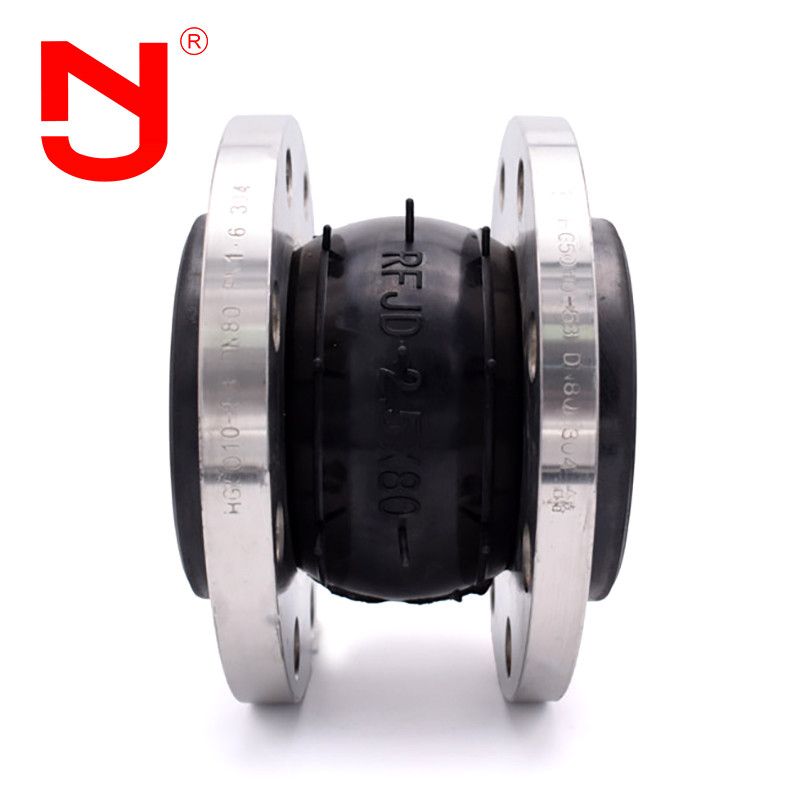

Συζύγιο επέκτασης από καουτσούκ Οι λεπτομέρειες δείχνουν
Συζύγιο επέκτασης από καουτσούκροή παραγωγής
Ξέρεις πώς είναι έναΣυζύγιο επέκτασης από καουτσούκΑς δούμε με τον Τζίνγκνινγκ.
Είναι πολύ σημαντικό να επιλέξετε το κατάλληλοελαστικό σύνδεσμο επέκτασης, για να κατανοήσουν την συμβατότητα του μέσου και του επιλεγμένου υλικού της ελαστικής διάταξης επέκτασης, το εύρος πλήρους θερμοκρασίας, πλήρους πίεσης και πλήρους κενού, την απαιτούμενη ποσότητα κίνησης,και το μέγεθος μεταξύ των φλάντζων σωλήνωνΜε αυτές τις πληροφορίες, οι μηχανικοί εφαρμογών της JINGNING μπορούν να βοηθήσουν στον καθορισμό του ιδανικού συνδυασμού επέκτασης καουτσούκ για οποιαδήποτε εφαρμογή.
Συζύγιο επέκτασης από καουτσούκπλεονέκτημα
1. τιμές εργοστασίουελαστικό σύνδεσμο επέκτασης.
216 χρόνια εμπειρίας παραγωγής, 5 χρόνια εμπειρίας εξαγωγής.
3- Σκληρή επιθεώρηση ποιότητας, η ποιότητα υπερβαίνει κατά πολύ το βιομηχανικό πρότυπο.
4. καουτσούκαρθρώσεις διεύρυνσηςΤο καλούπι έχει διάφορες προδιαγραφές, υποστηρίζει προσαρμογή, OEM.
5. Παροχή δωρεάν δειγμάτωναρθρώσεις επεκτάσεως με φλάντζες.
6.Συζύγιο επεκτάσεως από καουτσούκείναι σε μεγάλο απόθεμα.
Συζύγιο επέκτασης από καουτσούκ Εφαρμογή
Οι αρθρώσεις επεκτάσεως με φλάντζες χρησιμοποιούνται ευρέως σε διάφορα συστήματα αγωγών, όπως η σύνδεσηαρθρώσεις επεκτάσεως με φλάντζεςΟι σωλήνες με συχνές αλλαγές θερμότητας και ψύξης.Το αρθρό με φλάντζες επέκτασης χρησιμοποιείται κυρίως για την απομακρυσμένη ανύψωση και μεταφορά νερού και λυμάτων, παροχή νερού και ψύξη, κυκλοφοριακό νερό θερμοηλεκτρικών σταθμών, αγωγές μεταφοράς της μεταλλουργικής βιομηχανίας, συμπυκνωμένο νερό, χημική βιομηχανία,ψύξη και αραίωση πετροχημικής βιομηχανίαςΤο φλάντζερ έχει υψηλή αντοχή στην φθορά.Το αρθρώμα επέκτασης με φλάντζες είναι επίσης κατάλληλο για όλες τις βιομηχανίες κόκκων και σκόνης και αερίου χαμηλής θερμοκρασίας..
Γενικές ερωτήσεις
Ε1: Από τι είναι το καουτσούκ;
Α1: EPDM, CR, NBR, κλπ. Εξαρτάται από το περιβάλλον εργασίας και το μέσο.
Ε2: Η φλάντσα είναι γαλβανωμένη;
Α2: Ναι.Έχουμε ηλεκτρονικές γαλβανισμένες και ζεστές γαλβανισμένες φλάντζες. Έχουμε επίσης βαμμένες φλάντζες..
Ε3: Μπορώ να έχω ένα δείγμα;
Α3: Για λόγους ασφαλείας, θα μπορούσαμε να παραδώσουμε με Express, αεροπορικώς ή θαλάσσια.
Ε4: Ποιο είναι το MOQ;
A4: 1 κομμάτι, μπορείτε επίσης να το πάρετε ως δείγμα για να δοκιμάσετε την ποιότητα του προϊόντος μας, στη συνέχεια μπορείτε να αγοράσετε παραγγελία από εμάς.
